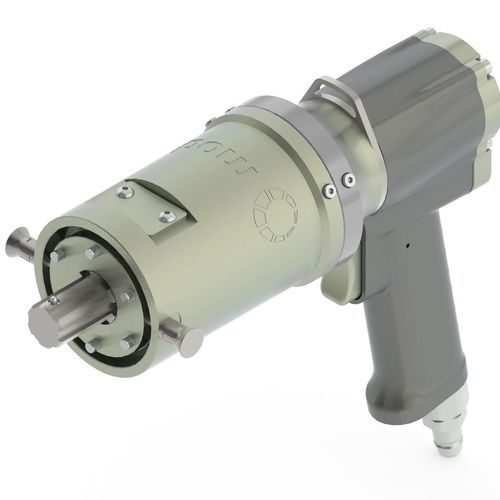

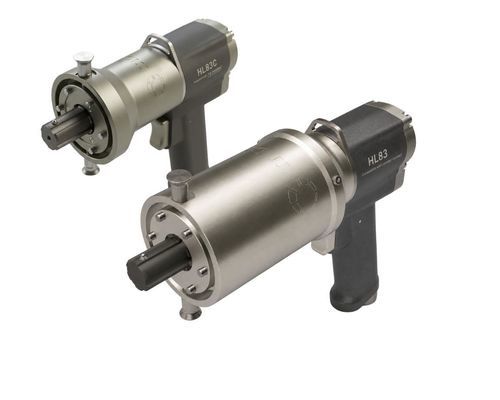

Attuatore per valvola pneumatico HL83C

rotativoportatilea basso ingombro

Gli attuatori di valvole portatili pneumatici Modec HL83C sono i più compatti e leggeri. Nonostante le loro dimensioni ridotte, offrono una vasta gamma di opzioni di potenza e possono funzionare in qualsiasi ambiente, compresi i più difficili. Sono certificati ATEX II 2 GD c IIC T6 a T4 (eccetto quando dotati di contatore di giri). Inoltre, la coppia massima può essere facilmente controllata regolando la pressione di alimentazione dell'aria, garantendo un funzionamento sicuro per le vostre valvole. Specifiche - Dritto - Velocità libera (RPM) - 4 bar: 150 - 5 bar: 160 - 6 bar: 170 - 7 bar: 180 - Coppia massima (Nm) - 4 bar: 90 - 5 bar: 110 - 6 bar: 130 - 7 bar: 150 - Opzioni - HL83CE-077 - HL83CS-258 - Velocità libera (RPM) - 4 bar: 45 - 5 bar: 48 - 6 bar: 51 - 7 bar: 503 - Coppia massima (Nm) - 4 bar: 302 - 5 bar: 369 - 6 bar: 436 - 7 bar: 503 - ✔ - HL83CH-564 - Velocità libera (RPM) - 4 bar: 20 - 5 bar: 22 - 6 bar: 23 - Coppia massima (Nm) - 4 bar: 659 - 5 bar: 806 - 6 bar: 952 - ✔ Attenzione! Non utilizzare l'attuatore quando la coppia è superiore a 740 lb.ft o 440 lb.ft con RA30, BJH01 e TM004. Utilizzare la pressione per limitare la coppia. Connessioni e lubrificazioni - Riferimento - Consumo d'aria (Nl/min): 1200 - Connessione: G 1/2 - Ø Connessione min (mm): 8.2 - Ø Tubo min (mm): 12 - Lubrificazione (gocce/min): 6 - FRL: AC107 - Scatola SAT: AC118 Disposizione - Riferimento - Peso (kg) - HL83CE-077: 3.2 - HL83CS-258: 5.6 - HL83CH-564: 6.3 Opzioni disponibili per l'HL83C - Contatore di giri digitale* (codice opzione 02) - Il contatore di giri digitale non può essere certificato ATEX. Accessori - Teste dritte - Moltiplicatore di coppia - Testa ad angolo retto RA30 - Teste a banjo - Adattatori: con dita, con raggi, fissi, interfacce - Sistemi di reazione alla coppia: Bracci di reazione, Bipiede telescopico, Braccio di reazione articolato fissato al gancio di traino del veicolo, Braccio di reazione articolato tenuto con il piede, Altri sistemi di reazione alla coppia - Gestione dell'aria: Unità di Filtrazione, Regolazione della pressione e Lubrificazione (FRL), Scatola di Trattamento dell'Aria di Sicurezza (Scatola SAT) - Altri accessori: Valigie da trasporto, kit box Caratteristiche tecniche / specifiche - Modello: HL83C (varianti: HL83CE-077, HL83CS-258, HL83CH-564) - Tipo: Attuatore di valvola portatile pneumatico - Certificato ATEX II 2 GD c IIC T6 a T4 (eccetto con contatore di giri) - Coppia massima: fino a 952 Nm (a seconda della configurazione) - Consumo d'aria: 1200 Nl/min - Connessione: G 1/2, min Ø 8.2 mm, min tubo Ø 12 mm - Lubrificazione: 6 gocce/min - Peso: da 3.2 kg a 6.3 kg a seconda della variante - Opzioni disponibili: Contatore di giri digitale (non certificato ATEX)
