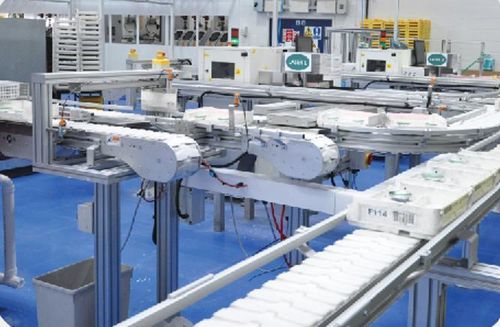

Trasportatore a nastro MP

modularea catenacurvo

Panoramica
MODU fornisce una piattaforma di nastri modulari per la movimentazione industriale, combinando profili in alluminio intercambiabili e parti plastica stampata per supportare trasporto, accumulo, sollevamento e buffering sulle linee di produzione e logistica.

Catena plastica

• Sistemi modulare a catena plastica assemblabili con utensili manuali standard per installazione rapida.
• Telaio in alluminio anodizzato e componenti plastici studiati per facilitare la pulizia e configurazioni igieniche.
• Cupidini, tratti rettilinei e supporti preassemblati riducono i tempi di montaggio in loco.

Catena plastica - Famiglie prodotto / Tabella
Telaio alluminio: MP | MS2 | MM3 | ML2 | MX2
Telaio acciaio inox: DS2 | DM3 | DL2 | DX2
Larghezza catena / larghezza trave per famiglia:
MP: 35 mm / 45 mm | MS2: 63 mm / 65 mm | MM3: 83 mm / 85 mm | ML2: 140 mm / 145 mm | MX2: 220 mm / 225 mm

Nastro plastico

• Nuovi sistemi modulari a nastro plastico per prodotti di grande formato o sensibili; componenti standardizzati per ingegneria e manutenzione semplificate.
• Superficie del nastro in POM bianco, liscia e piana per ridurre graffi e consentire una movimentazione sicura.
• Progettati per integrarsi con impianti nuovi ed esistenti; componenti modulari agevolano l'allineamento di linea.

Nastro plastico - Famiglie prodotto / Tabella
Telaio alluminio: MT2 | MR2 | MF2
Telaio acciaio inox: DT2 | DR2 | DF2
Larghezza catena / larghezza trave per famiglia:
MT2: 315 mm / 360 mm | MR2: 438 mm / 480 mm | MF2: 585 mm / 625 mm

Convogliatore a spirale

• Convogliatori a spirale compatti per sollevamento continuo o buffering con basse esigenze di manutenzione.
• Opzioni come sistema di lubrificazione automatica (ALS) e regolazione della tensione semplificano installazione e manutenzione.

Convogliatore a spirale - Funzioni
Sollevamento: Trasporto continuo in salita/discesa di scatole, casse, vassoi e contenitori con ingombro ridotto, alta produttività e basso rumore.
Accumulo: Configurabile per immagazzinare flussi massivi di contenitori (lattine, vetro) per bilanciamento linea.
Trasporto: Concetto di collegamento 3D che consente sollevamenti compatti e percorrenze orizzontali in layout complessi.
Portale: Soluzione a nastro singolo che riduce trasferimenti e rischio di inceppamenti; può collegare due spirali.

Convogliatore a spirale - Specifiche
Larghezze catena: 155 mm | 220 mm | 400 mm | 600 mm
Diametri esterni: 1350 mm | 1500 mm | 1850 mm | 2250 mm

Convogliatore di accumulo

• Table: Buffering di massa tramite nastri alternati azionati da due motoriduttori.
• S – Accumulo: Accumulo in linea FIFO che mantiene l'orientamento del prodotto; design sanitario adatto a farmaceutico e alimentare.
• Alpine: Buffer multilivello impilato per raffreddamento, essiccazione o stoccaggio tra macchine.

Convogliatori di elevazione e discesa

• Configurazioni per sollevare, abbassare o bufferizzare prodotti tra livelli con opzioni ad alta velocità e capacità.
• Gripper conveyor: Sistema a due nastri che afferra i prodotti in modo sicuro per il trasferimento tra quote.
• Elevator/Lowerator: Soluzione ad alta capacità per casse, sacchi e vassoi; riduce l'ingombro per pallettizzazione e stoccaggio WIP.
• Nastri a attrito e con tasselli: Soluzione economica per cambi di livello con interfacce standard per integrazione.

Guide e struttura di supporto

• Guide e staffe regolabili per prevenire la caduta dei prodotti e mantenere l'allineamento.
• Strutture di supporto standard e sospese con costruzione modulare per stabilità e mobilità quando necessario.

Download / Documentazione
Schede prodotto, file CAD e brochure PDF disponibili per dettagli tecnici e pianificazione dell'integrazione.

Specifiche tecniche

• Famiglie Catena plastica: MP, MS2, MM3, ML2, MX2 (alluminio); DS2, DM3, DL2, DX2 (acciaio inox).
• Larghezze Catena (esempi): 35, 63, 83, 140, 220 mm (larghezze trave 45, 65, 85, 145, 225 mm).
• Famiglie Nastro plastico: MT2, MR2, MF2 (alluminio); DT2, DR2, DF2 (acciaio inox).
• Larghezze Nastro (esempi): 315 mm (360 mm trave), 438 mm (480 mm trave), 585 mm (625 mm trave).
• Spirale: larghezze catena 155, 220, 400, 600 mm; diametri esterni 1350, 1500, 1850, 2250 mm.
• Tipi di accumulo: Table, S (FIFO), Alpine (multistrato).
• Opzioni di sollevamento: Gripper, Elevator/Lowerator, attrito e tasselli.
• Materiali: Telai in alluminio anodizzato e componenti plastici stampati; opzioni in acciaio inox per ambienti igienici.
