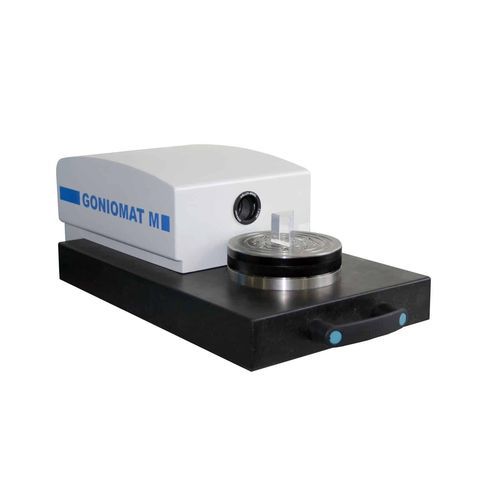

Goniometro automatico GONIOMAT M5 / M5 XL / M10

La serie GONIOMAT M, con la sua combinazione di tavola rotante di precisione ruotabile manualmente e valutazione supportata da software dei segnali dell'encoder angolare in relazione all'immagine di autocollimazione, consente una facile gestione con tipi di provini che cambiano frequentemente e, allo stesso tempo, una bassa incertezza di misura. I goniometri sono ideali per il monitoraggio della produzione in corso e per le ispezioni in entrata e in uscita. Principio di misura Il GONIOMAT M è composto da una tavola rotante montata meccanicamente (1), un encoder angolare (2), un autocollimatore elettronico (3) con connessione USB e il software GONIOMATIK (4). Il software calcola la posizione dell'immagine di autocollimazione con la corrispondente posizione della tavola rotante. Non è necessario un posizionamento preciso delle superfici del provino rispetto all'asse ottico dell'autocollimatore. Procedura di misurazione - L'operatore posiziona il provino su - Allineare la superficie 1 all'autocollimatore - Selezionare la modalità di misurazione - Impostare il valore misurato della prima superficie su zero - Ruotare il tavolo e allineare la superficie 2 all'autocollimatore - Il software visualizza il valore della misura dell'angolo
