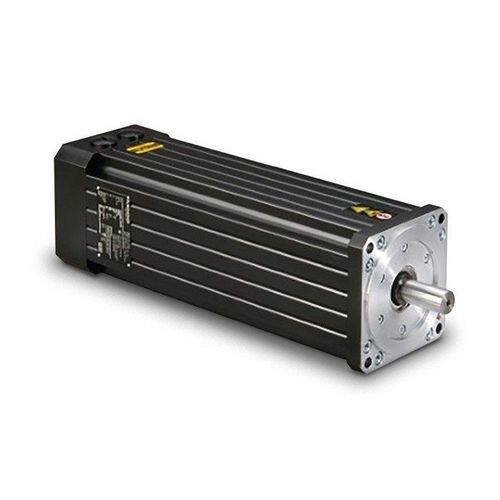

Servomotore brushless ExD

AC300 V-800 Vmodulare

Panoramica
Il servomotore dinamico brushless antideflagrante Moog ExD (Explosion Proof Dynamic Brushless Servo Motor) è un motore sincrono AC progettato e certificato per l'uso in ambienti potenzialmente esplosivi. La serie ExD è conforme alle norme ATEX e IECEx ed è costruita con componenti robusti in grado di sopportare condizioni termiche gravose. L'impiego di resolver ad alta affidabilità, cuscinetti a sfera sigillati lubrificati a vita, rotori bilanciati con precisione (ISO 1940 Classe G 6.3) e una progettazione con grado di protezione IP67 garantiscono una durata massima del prodotto.

Caratteristiche

• Antideflagrante: certificato ATEX, IECEx, NEC, KOSHA, TRCU e CCC Ex
• Servomotore AC (sincrono)
• Bassa inerzia di massa
• Raffreddamento per convezione

Mercati e applicazioni

• Estrazione di petrolio e gas
• Generazione di energia
• Attività minerarie
• Macchine per produzione industriale che operano in atmosfere contenenti vapori o gas infiammabili o esplosivi

Vantaggi

• Costruzione compatta e leggera
• Elevata dinamica per tempi di ciclo ridotti
• Bassa ondulazione della coppia
• Design robusto per manutenzione minima
• Concetto modulare del servomotore per configurazioni flessibili

Specifiche (tabella)
Dimensione | Unità | Protezione contro le esplosioni
Coppia a fermo M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Coppia di picco Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Velocità nominale nN | min-1 [rpm] | 7800 - 2000
Potenza nominale PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Coppia nominale MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Momento d'inerzia J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Trasduttore | Standard / Opzionale | Resolver / Encoder
Monitoraggio temperatura | N/A | PTC o NTC
Freno | N/A | Opzionale
Tensione bus nominale VDC | V | 325/565
Certificazione / marcatura | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Raffreddamento | N/A | Convezione

Caratteristiche tecniche / specifiche

• Denominazione serie: ExD series
• Tipo di motore: servomotore sincrono AC (brushless)
• Protezione contro le esplosioni: ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Grado di protezione: IP67
• Trasduttore standard: Resolver; encoder opzionale
• Monitoraggio temperatura: PTC o NTC (opzionale)
• Freno: opzionale
• Cuscinetti a sfera sigillati lubrificati a vita
• Bilanciamento del rotore secondo ISO 1940 Classe G 6.3
• Intervallo momento d'inerzia: 0,16 – 157 Kg·cm²
• Intervalli di coppia: fermo 0,52 – 66 Nm; coppia nominale 0,44 – 40 Nm; coppia di picco 1,6 – 240 Nm
• Potenza nominale: 0,359 – 8,378 kW
• Intervallo di velocità nominale: 2000 – 7800 min⁻¹ (rpm)
• Tensione bus nominale: 325 V / 565 V DC
• Raffreddamento: convezione
• Design modulare per adattamento a differenti applicazioni
