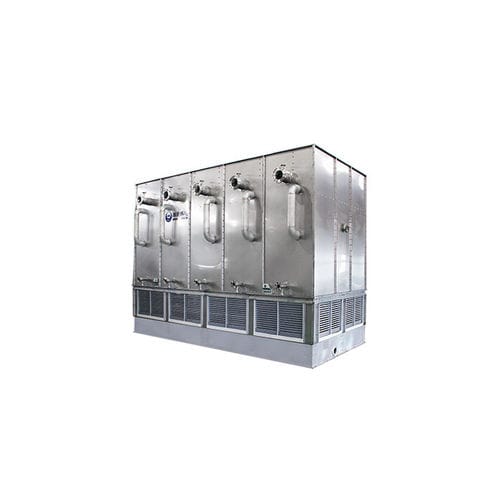

Raffreddatore d'aria

d'acquadi gasper l'industria agroalimentare

Il raffreddatore evaporativo di superficie è in realtà uno scambiatore di calore che combina le prestazioni di un raffreddatore ad acqua con quelle di una torre di raffreddamento convenzionale impacchettata, nonché uno scambiatore di calore tra raffreddatore ad acqua e raffreddatore ad aria. Il raffreddatore evaporativo di superficie è caratterizzato dal fatto che l'acqua viene spruzzata e la ventilazione forzata viene eseguita all'esterno dello scambiatore di calore del tipo a parete divisoria e il calore viene trasmesso dal fluido raffreddato nello scambiatore di calore del tipo a parete divisoria all'acqua spruzzata all'esterno della parete e quindi all'aria attraverso la convezione forzata tra acqua spruzzata e aria. La trasmissione del calore dall'acqua di spruzzo all'aria avviene principalmente attraverso lo scambio del calore latente dell'evaporazione dell'acqua di spruzzo con il calore sensibile tra l'acqua di spruzzo e l'aria. Processo di lavoro Il vapore del fluido HT entra nello scambiatore di calore a serpentina dalla parte superiore del raffreddatore evaporativo di superficie per essere condensato e raffreddato, mentre il fluido condensato e raffreddato a bassa temperatura viene scaricato dalla parte inferiore del raffreddatore evaporativo di superficie. L'acqua di raffreddamento viene espulsa dall'ugello verso lo scambiatore di calore a serpentina dalla parte superiore sotto l'azione della pompa dell'acqua; una parte dell'acqua viene evaporata e scaricata insieme al flusso d'aria del ventilatore, mentre la maggior parte dell'acqua ricade nel serbatoio dell'acqua del condensatore evaporativo ed entra nel ciclo successivo. Spinta dal ventilatore, l'aria attraversa lo scambiatore di calore a serpentina dal basso verso l'alto, dove l'aria ha uno scambio completo di massa termica con l'acqua per sottrarre il calore rilasciato dal mezzo HT e raggiungere così lo scopo della condensazione e del raffreddamento.
