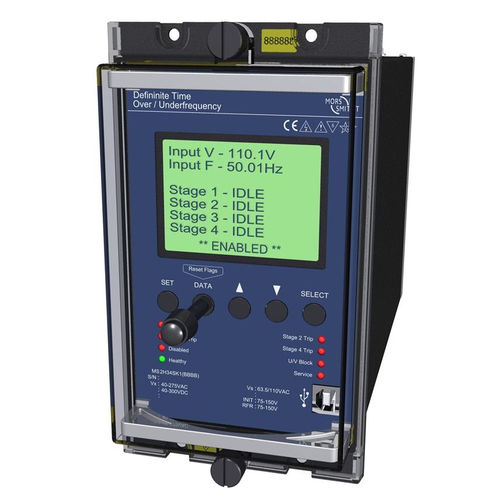

Relè di sorveglianza contro le sottofrequenze MS2H34-S

contro le sovrafrequenzeper montaggio su pannelloregolabile

Il relè della serie 2H34-S è un relè di monitoraggio di frequenza con quattro stadi di pick up & drop out a frequenza regolabile. Ogni set point di frequenza può essere impostato per il funzionamento sotto o sopra la frequenza; ha un tempo di ritardo indipendente che aziona un relè di uscita. Un blocco di sottotensione viene utilizzato per disabilitare le quattro uscite in frequenza quando la tensione scende al di sotto di un livello preimpostato. Ognuno dei quattro stadi di regolazione ha un elemento ROCOF (rate of change of frequency) con un ritardo indipendente. L'elemento dF/dt è disponibile per funzionare come funzione logica AND o OR con l'elemento di frequenza che aziona un contatto di uscita comune per stadio. Per le funzioni di allarme è prevista una fase separata di sottotensione e sovratensione. Il relè 2H34-S è costruito sulla piattaforma digitale Micro MATRIX-S. L'interfaccia uomo-macchina standard Micro MATRIX (HMI) è combinata con circuiti di misura e rilevamento della frequenza a stato solido per fornire un'elevata precisione, semplice configurazione e flessibilità di funzionamento. L'autocontrollo è effettuato da watchdog hardware e software. È disponibile una porta di programmazione USB per facilitare l'impostazione dei relè tramite PC.
