Protezione differenziale ad alta velocità per vari elementi della centrale elettrica, tra cui generatori, sbarre collettrici, motori & gli avvolgimenti individuali dei trasformatori di potenza e per applicazioni limitate di dispersione verso terra.

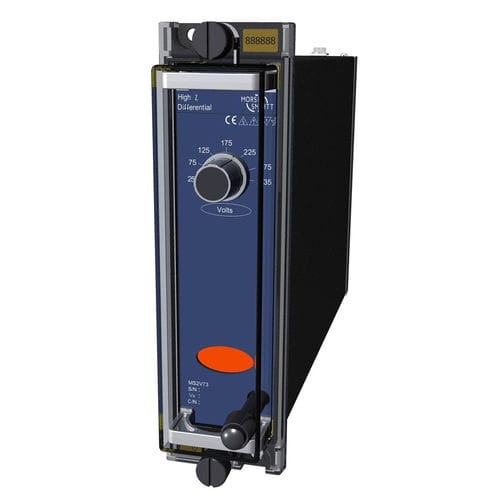

Il relè MS2V73 fornisce una protezione differenziale ad alta velocità per vari elementi dell'impianto di potenza tra cui generatori, sbarre, motori & i singoli avvolgimenti dei trasformatori di potenza. L'MS2V73 è adatto anche per applicazioni con dispersione verso terra limitata. L'elemento di misura a relè è fondamentalmente un'unità di armatura attratta di semplice e robusta costruzione alimentata da un raddrizzatore a ponte.
Ogni fase del relè può essere impostata da 25 a 325 VAC in passi da 50 V utilizzando i selettori montati sul pannello frontale. Un condensatore è collegato in serie con la bobina di funzionamento per rendere il relè insensibile alla componente CC della corrente di guasto. L'impostazione può quindi essere calcolata in termini di quantità RMS AC senza tener conto del grado di compensazione prodotto dal punto d'onda in cui si verifica il guasto. Un induttore collegato in serie con il condensatore forma un circuito di risonanza sintonizzato sulla frequenza nominale dei relè.
---
