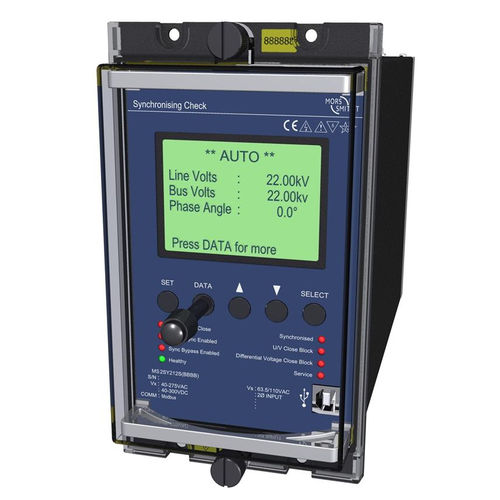

Relè di sorveglianza di sincronizzazione MS2SY212-S

di fasemonofaseper montaggio su pannello

Il relè di controllo sincronismo MS2SY212 è progettato per misurare l'angolo di fase tra le tensioni monofase monitorate sui lati linea e bus di un interruttore automatico e verificare che questo angolo sia inferiore a quello impostato. Se l'angolo misurato ha soddisfatto questo criterio per il periodo di tempo definito dall'impostazione & le grandezze di tensione soddisfano i criteri stabiliti dalle impostazioni Live Line/Bus & U/V Line/Bus, il relè di uscita sarà eccitato & l'interruttore può essere chiuso. Il reset si verifica se l'angolo di fase o l'ampiezza della tensione si allontana al di fuori dei limiti preimpostati o se l'ingresso di abilitazione del controllo di sincronizzazione è diseccitato. I LED del pannello frontale forniscono un'indicazione visiva dello stato del relè e della funzione di controllo della sincronizzazione. La funzionalità di blocco Bus o Line U/V, Differential Voltage e Frequency Slip Close e la logica flessibile di controllo del sincronismo di bypass si adattano a una vasta gamma di applicazioni. L'interfaccia uomo-macchina standard Micro MATRIX (HMI) è combinata con circuiti di misura a stato solido per fornire alta precisione, semplicità di configurazione e flessibilità di funzionamento. L'autocontrollo è effettuato da watchdog hardware e software. Vengono impiegati relè di uscita ad alta potenza di contatto. È disponibile una porta di programmazione USB per facilitare l'impostazione dei relè tramite PC. I LED montati sul pannello frontale forniscono un'indicazione visiva dello stato del relè e della funzione di controllo della sincronizzazione.
