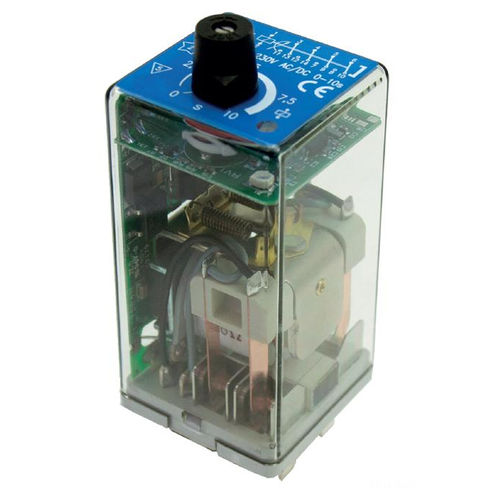

Relè temporizzatore elettronico TDE4N

a innesto

Descrizione Relè temporizzatore ferroviario elettronico a innesto con quattro contatti in scambio. Quando il relè è diseccitato c'è un ritardo alla diseccitazione senza alimentazione ausiliaria. Il tempo di ritardo è regolabile con una manopola bloccabile. Il relè può essere fornito anche con un tempo di ritardo fisso (senza manopola). Il relè è dotato di un LED che indica la presenza di tensione di alimentazione. Di serie è dotato di soppressione dei campi elettromagnetici sul retro e di soffiaggio dell'arco magnetico per un'elevata capacità di rottura e una lunga durata del contatto. La costruzione del relè e la scelta dei materiali rende il relè TDE4N-U adatto a resistere a basse ed alte temperature, agli urti e alle vibrazioni e agli ambienti da asciutti a umidi. Non è necessaria alcuna clip di fissaggio esterna, in quanto la "chiusura a scatto" integrata trattiene il relè nello zoccolo in tutte le circostanze e direzioni di montaggio. Il design compatto, la scelta di molte opzioni e l'ampia gamma di zoccoli rendono il relè TDE4N-U una soluzione semplice e flessibile da utilizzare. Applicazione Queste serie di relè sono progettate per le applicazioni più impegnative del materiale rotabile. Il TDE4N-U viene utilizzato in applicazioni in cui è necessario un ritardo alla diseccitazione dopo la diseccitazione del relè, senza utilizzare l'alimentazione ausiliaria. Caratteristiche Relè a tempo Ritardo al drop-out (senza alimentazione ausiliaria) Design compatto a innesto 4 contatti C/O Tempo di ritardo regolabile tramite manopola bloccabile Disponibile anche con ritardo fisso Intervallo di ritardo totale: 0 s...180 s Soffiaggio dell'arco magnetico Indietro Soppressione dei campi elettromagnetici Un LED per la presenza di tensione Adatto per tensione AC e DC Perni di relè piatti, quadrati e argentati per un eccellente collegamento dello zoccolo Ampia gamma di prese Blocco a scatto integrato
