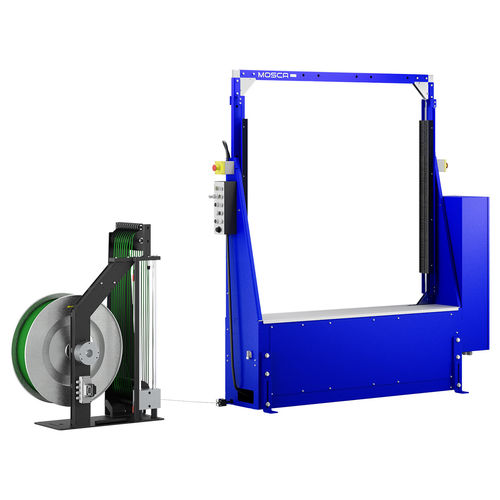

Reggiatrice automatica KOF-611

per nastro in PP-PETper l'industria del legnoverticale

Panoramica
La KOF-611 è una macchina automatica di reggiatura da tavolo progettata per l'industria del legno per eseguire la reggiatura verticale su piano. L'unità di reggiatura è posizionata sotto il pacco, rendendola adatta all'accoppiamento di prodotti pesanti e ingombranti come listelli e legname squadrato. Può essere integrata in linee semiautomatiche e completamente automatiche tramite contatti privi di potenziale.

Concetto macchina
La KOF-611 è dotata della tecnologia di saldatura a ultrasuoni SoniXs che consente tensioni della reggia fino a 2.500 N. Per esigenze di tensione superiori è disponibile l'unità opzionale HL ad alte prestazioni con compensazione della tensione, che permette tensioni fino a circa 4.200 N. Azionamenti elettrici ad alta efficienza e controllo PLC Siemens garantiscono un funzionamento preciso e ripetibile.

Applicazioni / Movimentazione

• Reggiatura verticale su tavolo di prodotti in legno pesanti/ingombranti (es. listelli, legname squadrato)
• Integrazione in linee semiautomatiche e completamente automatiche
• Alimentatore manuale opzionale per legname squadrato come supporto per impilamento e trasporto di merci non pallettizzate

Caratteristiche di serie

• Sistema di saldatura a ultrasuoni SoniXs (unità di reggiatura inferiore)
• Dispositivo porta-bobina per nuclei standard (Ø 406 mm)
• Controllo elettrico completo nell'unità operativa per modalità automatica e semiautomatica
• PLC Siemens con pulsante operatore
• Contatti privi di potenziale per integrazione con impianti a monte/valle
• Azionamenti elettrici a basso consumo
• Compatibile con reggia PP e PET

Opzioni

• Segnalatore a 3 parti con preregolazione fine nastro
• Unità HL con compensazione della tensione (aumenta la tensione fino a ca. 4.200 N)
• Marcatura cavi
• Telaio con rulli a flange
• Sottostruttura per raggiungere altezza di convogliamento da 800 mm
• Alimentazione manuale per legname squadrato (80 x 80 mm – 100 x 100 mm), 1 set formato

Note
La KOF-611 è progettata per l'impiego di reggette in polipropilene (PP) e poliestere (PET). L'uso dell'unità HL può comportare variazioni nelle dimensioni della reggetta. Il porta-bobina accetta nuclei standard da 406 mm. Alimentazione elettrica e specifiche aggiuntive disponibili su richiesta.

Specifiche tecniche

• Modello: KOF-611
• Tempo ciclo: Circa 12 s per ciclo di reggiatura (esempio telaio 1.200 x 1.300 mm)
• Tensione reggia: Regolabile da 200 N a 2.500 N (opzione HL fino a ca. 4.200 N)
• Altezza di lavoro: Da 545 mm a 800 mm (incrementi standard 60 mm; altre altezze su richiesta)
• Sistema di controllo: PLC Siemens
• Formati telaio (L x H): 1.200 x 800 mm; 1.200 x 1.300 mm; 1.700 x 1.300 mm
• Reggetta PP: Larghezza 12 mm; Spessore 0,80 mm
• Reggetta PET: Larghezza 9,50–12,50 mm; Spessore 0,54–0,66 mm (variazioni possibili con HL)
• Diametro nucleo bobina: 406 mm
• Elettrico: 400 V, 50 Hz, 3L+N+PE (altre tensioni su richiesta)
• Assorbimento: 2 kW
• Peso: Circa 400 kg (senza opzioni)
