Reggiatrice automatica KZV-111 Combi

per nastro in PP-PETper nastri in poliestereper nastri in polipropilene

Overview

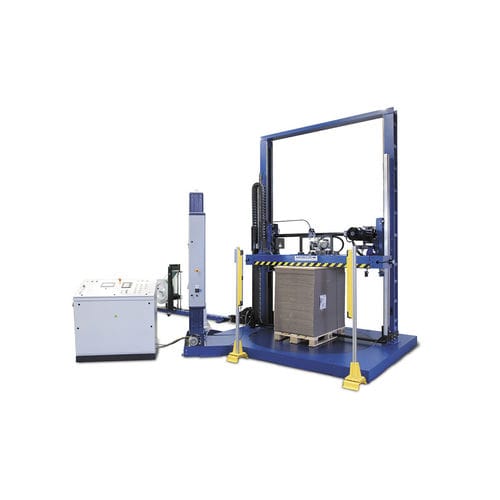

La KZV-111 Combi è una macchina automatica per reggiare pallet con avvolgitore integrato a piatto rotante. Combina reggiatura e avvolgimento in un unico sistema d'imballaggio compatto progettato per assicurare piccoli lotti di pallet anche in condizioni esterne. La macchina può eseguire fino a quattro reggiature per pallet e quindi applicare l'avvolgimento in base a parametri configurabili. L'unità SoniXs superiore, alleggerita (circa 30 kg), è fissata con chiusure rapide e può essere rimossa senza attrezzi per la manutenzione. Una linguetta mobile assicura la reggiatura ottimale tra le traverse del pallet.

Key features

• Macchina automatica per reggiare pallet
• Unità di reggiatura SoniXs superiore (rimovibile)
• Azionamenti elettrici ad alta efficienza energetica
• Adatta per reggette PP e PET
• Avvolgitore a piatto rotante integrato con sistema di pre-allungamento

Standard features

• Unità di reggiatura montata in alto
• 1 unità SoniXs e 1 guida verticale della reggetta
• Linguetta mobile per il guidaggio della reggetta tra le traverse
• Struttura a 1 colonna fino a 2 000 mm
• Struttura a 2 colonne per 2 000 / 2 400 mm con forza di pressatura
• Caratteristiche avvolgitore:
  • Diametro piatto rotante: 1 800 mm o 2 200 mm
  • Capacità di carico del piatto: fino a 3 000 kg (inclusa forza di pressatura)
  • Dimensioni massime pallet in funzione del piatto
  • Altezza massima di impilamento (pallet incluso): 2 400 mm
  • Rilevamento altezza tramite fotocellula
  • Sistema di pre-allungamento fino al 250%
  • Arresto del piatto in posizione iniziale
  • 12 programmi di avvolgimento
• Versioni:
  • KZV-111 — piatto Ø 1 800 mm
  • KZV-111-20-P20 — piatto Ø 1 800 mm con forza di serraggio max. 20 000 N (configurazione 2 colonne)
  • KZV-111-24-P20 — piatto Ø 2 200 mm con forza di serraggio max. 20 000 N (configurazione 2 colonne)

Options

• Segnalatore a 3 parti con rilevamento fine reggetta
• Unità HL con compensazione della tensione della reggetta (fino a 4 200 N)
• Bine di montaggio
• Lubrificazione permanente
• Dispositivo di blocco per manutenzione
• Griglia di protezione

Application videos (examples)

• Processo di reggiatura e avvolgimento — applicazione: cartone
• Processo di reggiatura e avvolgimento — cartone ondulato con protezione agli angoli

Consumables / Packaging material

• Reggette PP: larghezza es. 12 mm; spessore es. 0,80 mm
• Reggette PET: larghezza 9,50 mm – 12,50 mm; spessore 0,54 mm – 0,66 mm
• Diametro interno bobina reggetta: 406 mm
• Film estensibile: altezza max bobina 500 mm; diametro max 250 mm; nucleo 76 mm; pre-allungamento fino al 250%

Additional notes

• Combinando reggiatura e avvolgimento in un'unica macchina si sostituiscono linee più lunghe composte da più macchine e si risparmia spazio.
• L'unità SoniXs superiore è rimovibile per la manutenzione senza attrezzi.

Technical specifications

• Modello: KZV-111 Combi
• Brand: Mosca
• Funzione: macchina automatica per reggiare pallet con avvolgitore a piatto rotante integrato
• Tempi di ciclo: reggiatura doppia + avvolgimento ≈ 75 s; reggiatura quadrupla + avvolgimento ≈ 120 s
• Tensione reggetta: regolabile in continuo da 200 N a 2 500 N
• Materiale reggetta: PP (es. 12 mm × 0,80 mm) e PET (9,50–12,50 mm; 0,54–0,66 mm)
• Diametro interno bobina: 406 mm
• Diametri piatto disponibili: 1 800 mm o 2 200 mm
• Capacità di carico piatto: fino a 3 000 kg (inclusa forza di pressatura)
• Altezza massima impilamento (pallet incluso): 2 400 mm
• Rilevamento altezza: fotocellula
• Rotolo film estensibile: altezza max 500 mm; diametro max 250 mm; nucleo 76 mm; pre-allungamento fino al 250%
• Alimentazione: 400 V, 50 Hz, 3L+N+PE (altre tensioni su richiesta)
• Consumo energia: ca. 3 kVA (KZV-111), 2,4 kVA (avvolgitore) a seconda della configurazione
• Peso appross.: 1 200 kg (reggiatrice); 1 000 kg (avvolgitore)
