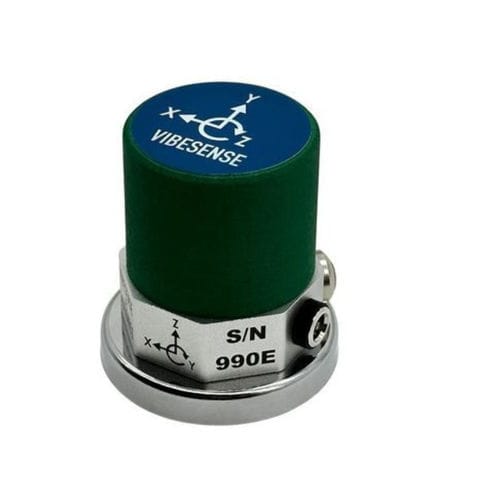

Accelerometro triassiale VibeSense Tri-Axial

MEMScon elettronica integratasenza fili

Panoramica
VibeSense Tri-axial è un accelerometro triaxiale ricaricabile e senza fili progettato per il condition monitoring di macchine rotanti e impianti industriali. Integra un accelerometro MEMS triaxiale e un processore a bordo per FFT, calcolo RMS e ricerca dei picchi. Bluetooth Low Energy consente la connettività mobile per la raccolta dati senza cavi. Il dispositivo supporta la registrazione del segnale grezzo con frequenza di campionamento e dimensione blocco configurabili, utile per diagnosi in sito e manutenzione predittiva.

Specifiche principali

• Tipo di accelerometro: MEMS triaxiale
• Campo di misura: ±40 g
• Gamma di frequenza (±3 dB): 1–1000 Hz
• Frequenza di risonanza: 5500 Hz
• ADC: 16 bit; Frequenza di campionamento: 500–4000 Hz
• Dimensione blocco dati: 256–4096 campioni
• Senza fili: Bluetooth Low Energy; Portata trasmissione: fino a 30 m (98 ft)
• Protezione ingressi: IP66; Temperatura di esercizio: -20 a 60 °C (-4 a 140 °F)
• Batteria: Li‑Po ricaricabile, ~80 ore; Tempo di carica: 3–4 ore
• Peso: 72 g (0,16 lb); Montaggio: vite 1/4-28

Software (VibraTestPro) - funzionalità principali

• App per iPhone/iPad che trasforma il dispositivo mobile in un analizzatore di vibrazioni portatile
• Visualizzazione in tempo reale di forma d'onda e spettro FFT
• Misuratore di severità delle vibrazioni conforme a ISO 10816 e tabella interattiva
• Test di severità basati su ISO 10816-3 o soglie personalizzate
• Report RMS, RMS globale, frequenze dominanti e top 5 dei picchi
• Rilevamento automatico dei picchi e cursore manuale; cursori armonici e di sideband
• Visualizzazione simultanea a 2 canali; letture di velocità e accelerazione; unità metriche e imperiali
• Registrazione del segnale grezzo con frequenza e lunghezza configurabili; esportazione in CSV/WAV
• Struttura Plant–Machine–Test Point; salva immagini della macchina e note di test
• Supporta i sensori Motionics VibeSense per il monitoraggio delle macchine rotanti

Incluso

• 1x Analizzatore di vibrazioni VibeSense Tri-axial
• 1x Vite di fissaggio accelerometro 1/4-28
• 1x Custodia protettiva
• 1x App VibraTestPro per iOS & iPad
• Base magnetica bipolare 85 lb (opzionale)
• Base magnetica rotonda (opzionale)

Specifiche tecniche

• Accelerometro MEMS triaxiale
• Campo di misura ±40 g
• Risposta in frequenza 1–1000 Hz (±3 dB)
• ADC 16 bit; frequenza di campionamento 500–4000 Hz
• Dimensione blocco dati 256–4096 campioni
• Elaborazione a bordo: FFT, RMS, ricerca dei picchi
• Connettività: Bluetooth Low Energy
• Batteria: Li‑Po ricaricabile, ~80 ore; tempo di carica 3–4 h
• Protezione ingressi: IP66
• Temperatura di esercizio: -20 a 60 °C (-4 a 140 °F)
• Peso: 72 g (0,16 lb); vite di montaggio: 1/4-28
