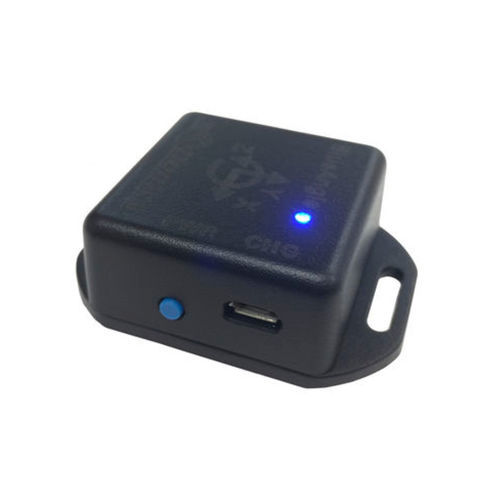

Rapportatore di angolo Bluetooth BlueAngle

wirelessdigitalecomputerizzato

Panoramica
BlueAngle è un sensore di angolo Bluetooth basato su giroscopio, progettato per fissarsi facilmente a un rotore tramite la sua base magnetica. Ruotando con il rotore, BlueAngle misura l'angolo di rotazione e trasmette senza fili le letture a un iPad entro un raggio di 20 metri (fino a 66 ft) alla frequenza di 50 campioni al secondo. BlueAngle è pensato per l'uso all'interno di un Wireless Rotor Runout Kit e, insieme ad altri strumenti wireless (es. comparatori wireless e sensori angolari), può rappresentare il profilo reale di un rotore per test di eccentricità e applicazioni simili.

Cloud / Lettura remota
BlueAngle supporta la raccolta dati remota/cloud tramite una piattaforma IoT accessibile via browser. Collegando i dispositivi Bluetooth a un gateway cloud, gli utenti possono visualizzare letture in tempo reale e la cronologia delle letture da qualsiasi luogo. Le funzionalità cloud includono connettività multi-sensore, dashboard personalizzabili, avvisi/notifiche intelligenti, accesso alla cronologia letture, controlli remoti del sensore e strumenti analitici come treemap, vista mappa e vista riepilogo. Il servizio cloud è basato su abbonamento.

Software

• iOS: l'app Rotor Runout funziona con comparatori wireless e sensori angolari Bluetooth per i test di eccentricità.
• MultiGage Cloud: piattaforma IoT basata su browser per monitoraggio remoto industriale, connettività multi-sensore, dashboard, avvisi e analisi.

Incluso

• BlueAngle x1
• Cavo di ricarica USB x1
• Adattatore di alimentazione USB x1
• Manuale utente x1
• Garanzia estesa (opzionale)

Specifiche (tabella)
Dimensioni: 1,58 x 1,58 x 0,79"
Risoluzione: 0,1°
Frequenza di trasmissione dati wireless: 50Hz
Portata trasmissione wireless: fino a 66ft / 20m
Temperatura di esercizio: 32 a 122 °F
Batteria ricaricabile: 150mAh
Autonomia batteria: 10 hrs
Ricarica: 5VDC USB

Specifiche tecniche

• Tipo di sensore: sensore di angolo Bluetooth basato su giroscopio
• Fissaggio: base magnetica per montaggio su rotori
• Frequenza di campionamento: 50 campioni al secondo (trasmissione wireless 50Hz)
• Portata wireless: fino a 20 metri (circa 66 ft)
• Risoluzione angolare: 0,1°
• Dimensioni fisiche: 1,58 x 1,58 x 0,79 pollici
• Temperatura operativa: 32 a 122 °F
• Batteria: ricaricabile 150 mAh, autonomia tipica ~10 ore
• Ricarica: 5 V DC via USB
• Integrazione: progettato per l'uso con kit di verifica del falso-rond e strumenti wireless e software complementari (app e piattaforma cloud) per misurazioni di contorno/rotore e monitoraggio da remoto
