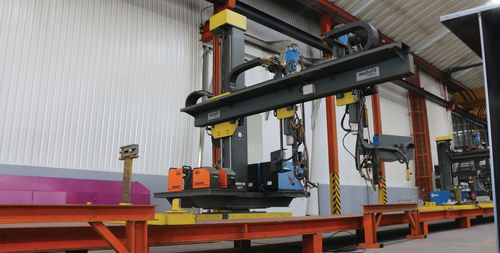

Macchina saldatrice MIG MSV series

MAGrobotizzataper putrelle

La soluzione ideale nella saldatura automatizzata MIG/MAG e SAW di travi e profili. Caratteristiche generali Questo impianto è destinato all'automazione della saldatura di travi. Questa macchina può utilizzare MIG/MAG o SAW per saldare profili e travi di sezione variabile o costante con formati I, H e L. Presenta quattro componenti: macchina, colonna, braccio e due teste di saldatura. Il carrello sostiene la struttura e si muove su rotaie secondo l'asse X. Il braccio che è sostenuto dalla colonna e porta la testa di saldatura, si muove attraverso guide lineari verticalmente (asse Z) e orizzontalmente (asse Y), permettendo la regolazione per una corretta posizione di saldatura. La colonna permette una rotazione di 180º. Le teste sono dotate di un sistema di inseguimento automatico del giunto di alta precisione. Gli azionamenti del sistema sono garantiti da motori AC a velocità variabile ed elevata robustezza. Dati tecnici Queste informazioni sono specifiche per i modelli standard. Per informazioni sui modelli speciali, contattateci! Modelli - MSV2014 - MSV3014 - MSV3514 Corsa del braccio (Y) [mm] - 2200 - 3700 - 3880 Corsa della colonna (Z) [mm] - 1400 - 1400 - 1400 Altezza massima [mm] - 3950 - 3950 - 3950 Lunghezza del braccio [mm] - 2580 - 4080 - 4650
