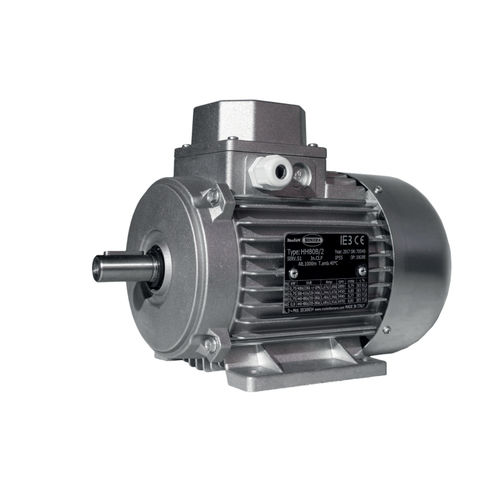

Motore asincrono HE series

trifaseIP55con rotore a gabbia di scoiattolo

CARATTERISTICHE STANDARD • Totalmente chiusi, autoventilati IC 411 • Isolamento in classe F • Servizio S1 • Protezione IP 55 • Rotore a gabbia di scoiattolo Condizioni di funzionamento: • Tensione: ±5% della tensione di targa • Frequenza: ±2% frequenza di targa • Altitudine: ≤ 1000 m.s.l.m. (sul livello del mare) • Temperatura ambiente dell’aria: -15°C / +40°C per motori con Pn > 0,6kW +5°C / +40°C per motori con Pn ≤ 0,6kW Tensioni/Frequenze Standardizzate • Unica velocità (2, 4, 6 e 8 poli) IEC 56÷132: 230Δ/400 λ V -50Hz Funzionamento nominale 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2) IEC 160: 400Δ/690 λ V – 50Hz Funzionamento nominale 380-415Δ/660-720 λ V 50Hz x Pn 380-415Δ/660-720 λ V 60Hz x Pn 440-480Δ/760-830 λ V 60Hz x (Pn * 1,15-1,2) • 2 Velocità, Unico Avvolgimento Dahlander (2-4 e 4-8 poli) IEC 63÷160: 400V(λ λ/Δ) o (λ λ/ λ) – 50Hz Funzionamento nominale 380-415V 50Hz x Pn 380-415V 60Hz x Pn 440-480V 60Hz x (Pn * 1,15-1,2) • 2 Velocità, 2 Avvolgimenti Separati (4-6 poli) IEC 71÷160: 230Δ /400 λ V - 50Hz Funzionamento nominale 220-240Δ/380-415 λ V 50Hz x Pn 220-240Δ/380-415 λ V 60Hz x Pn 255-280Δ/440-480 λ V 60Hz x (Pn * 1,15-1,2) SERIE HE MOTORI ASINCRONI TRIFASE ALTA EFFICIENZA L’Efficienza è stata determinata con Metodo di Prova a Bassa Incertezza in conformità a: • direttiva Ecodesign 2009/125/CE (Regolamento CE n.640/2009 e Regolamento UE n.4/2014) • alla Normativa IEC 60034-30-1 • alla Normativa IEC 60034-2-1 (metodo con sommatoria delle perdite separate)
