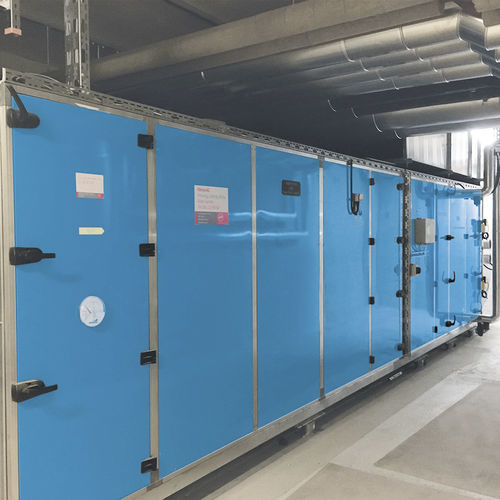

Sistema di ventilazione CCS-HR

I sistemi di ventilazione in edifici di grandi dimensioni (volume d'aria totale > 100 000 m3/h) sono spesso dotati di sistemi collegati a circuito con recupero di calore (CCS-HR), poiché i sistemi di aspirazione e di uscita dell'aria possono essere installati in luoghi diversi e non sono fisicamente collegati tra loro. Gli scambiatori di calore a piastre e a rotazione per grandi volumi d'aria per unità sono difficili da implementare (condizioni spaziali). Il campo di applicazione dei sistemi collegati a circuito è ampio. Dagli impianti di ventilazione primaria per l'alimentazione di locali dell'edificio agli edifici ospedalieri, agli edifici adibiti a laboratorio, alla chimica, alle farmacie, agli impianti di sottotaglio, agli impianti di pressatura, ai negozi, ai padiglioni fieristici, alle cucine, ai ristoranti, agli edifici adibiti a uffici, ai laboratori biologici, agli edifici universitari, agli edifici amministrativi, ai teatri, ai musei, alle sale di produzione di meccanica fine e alla ventilazione di locali tecnici di processo o alle ristrutturazioni in cui la presa d'aria e l'uscita non possono essere installate insieme. Descrizione funzionale I sistemi AIRSOL® CCS-HR ad alte prestazioni funzionano con i massimi gradi di scambio. Sul lato dell'aria di scarico, la miscela acqua-glicole (fluido intermedio) viene riscaldata il più vicino possibile alla temperatura dell'aria di scarico. Il fluido riscaldato circola poi nei sistemi di aria esterna e può riscaldare l'aria proveniente dall'esterno. Lo scambiatore di calore AIRSOL® ha un grado di scambio massimo anche in quest'area. La quantità di acqua-glicole correttamente regolata nel circuito intermedio garantisce la massima differenza di temperatura. In modalità estiva, l'aria di scarico può essere umidificata adiabaticamente, il circuito intermedio si raffredda e si genera un raffreddamento dell'aria di mandata. L'effetto è massimizzato dall'uso di elementi di raffreddamento ibridi Mountair.
