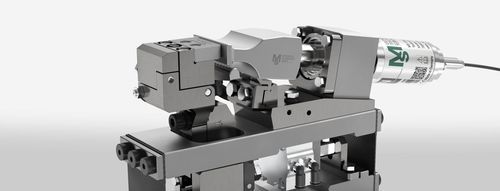

Modulo di sigillatura MS sonxSYS SEAL straight

Panoramica
Il modulo a ultrasuoni MS sonxSYS SEAL straight è un'unità compatta progettata per realizzare saldature longitudinali (a pinna) e saldature di testa precise su imballaggi in sacchetto. Consente saldature rigide o peelabili su pellicole, composite carta-film e tessuti non tessuti; idoneo per linee VFFS e HFFS.

Progettazione del modulo e azionamento
Il modulo pronto per l'integrazione utilizza la tecnologia MS "Carbon Hinge" per una guida praticamente priva di usura. Comprende un elemento risonante e una struttura completa per il controllo della forza dell'incudine. La sonotrodo è azionata dal generatore continuo MS sonxGEN.

I vantaggi

• Modulo compatto e facilmente integrabile, con opzioni di regolazione e allineamento versatili; adatto al wash-down
• Fornitura modulare dalla singola componente al sistema completo
• Maggiore durata grazie al giunto flessibile in carbonio (CFRP) a bassa usura senza guide d'attrito
• Tecnologia efficiente dal punto di vista energetico e più rapida rispetto ai processi termici; compatibile con standard Industria 4.0
• Affidabile comportamento start-stop in produzione
• Disponibilità immediata all'accensione; nessun trasferimento di calore al prodotto e riduzione del ritiro del film
• Adatto ai nuovi monolaminati multistrato
• Sigillatura possibile anche in presenza di area di sigillatura contaminata
• Geometrie della saldatura flessibili con sporgenze minime
• Utilizzabile su diverse linee di confezionamento (VFFS, HFFS)
• Corsa di manutenzione automatica con cilindro pneumatico

Esempi di applicazione

• Prodotti solidi in pezzi:
  • Salviette umidificate
  • Compresse per ferite
  • Barrette di cioccolato
  • Gelati su stecco
  • Cioccolato
  • Prodotti da forno
  • Patatine
  • Prodotti carnei e salumi
• Prodotti in polvere:
  • Lievito in polvere
  • Bicarbonato
  • Zucchero vanigliato
  • Sali
  • Detersivo in polvere
  • Prodotti medicali

Progettazione della saldatura
Controllo preciso delle saldature a pinna e delle saldature di testa; la saldatura può essere configurata come rigida o peelable e consente geometrie flessibili con sporgenze minime.

Opzioni

• Software MS sonxANA: analisi rapida e parametrizzazione in sito su tablet o notebook con Windows
• Interfacce: ProfiNet I/O, EtherNet/IP, EtherCAT

Caratteristiche tecniche

• Frequenza di esercizio: 35 kHz
• Potenza: 700 W (continua), 1.000 W picco
• Forza di saldatura: 10–250 N
• Parametrizzazione: ampiezza, forza
• Controllo di processo: potenza
• Peso del modulo: ca. 5 kg
• Dimensioni (L×A×P): 84 x 150 x 348 mm
• Installazione: orizzontale, verticale
• Materiale sonotrodo: titanio (rivestito)
• Lama dell'incudine: intercambiabile; acciaio (indurito e rivestito)
