Oscilloscopio digitale U1600A

portatilea 2 vieUSB

Descrizione

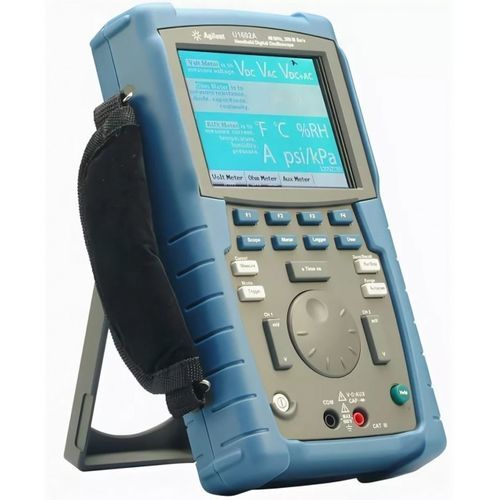

Il U1602A è un oscilloscopio digitale portatile (Agilent Technologies) che integra un oscilloscopio a 2 canali, un multimetro digitale true‑RMS e un registratore di dati in tempo reale in un dispositivo compatto. È indicato per diagnostica, manutenzione e controllo qualità in ambienti industriali e automotive.

Caratteristiche principali del modello U1602A

• Display LCD a colori 11,4 cm (4,5 pollici) per distinzione chiara dei canali
• Larghezza di banda fino a 40 MHz con sistema di trigger avanzato
• Frequenza di campionamento fino a 200 MS/s
• Profondità di memoria fino a 125.000 punti per canale
• Multimetro true‑RMS fino a 6000 count e 22 misure automatiche
• 11 funzioni DMM integrate tra cui tensione AC/DC, resistenza e test diodi/continuità
• Funzioni matematiche e scala dei canali, FFT con diverse finestre
• Software PC Link e USB 2.0 ad alta velocità per trasferimento dati
• Memoria USB opzionale per salvare impostazioni e forme d'onda
• Sistema di aiuto multilingue

Applicazioni e impieghi
Il U1602A è progettato per il troubleshooting in campo, la verifica di impianto e la manutenzione periodica. I tecnici possono analizzare rapidamente segnali nel dominio del tempo e della frequenza utilizzando funzioni matematiche e FFT. Il multimetro true‑RMS integrato fornisce misure rapide e accurate utili per interventi sul campo e test di produzione.

Funzioni dell'oscilloscopio

• Deep memory per acquisizioni a lungo termine (fino a 125.000 punti/canale)
• Autoscale per regolazione automatica rapida del display
• Operazioni matematiche su due canali (addizione, sottrazione) e FFT con finestre rectangular, Hanning, Hamming, Blackman‑Harris
• Misure con cursori per impostazione manuale o automatica del punto di campionamento
• 22 misure automatiche con visualizzazione simultanea di più risultati
• Trigger avanzati: differenziale, larghezza impulso, combinazione di codici, segnale video
• PC Link per acquisizione, memorizzazione e documentazione tramite USB
• USB opzionale per salvare/caricare segnali e impostazioni (fino a 10 elementi)

Modalità data logger
In modalità data logger l'utente può configurare le condizioni di acquisizione per ciascun tipo di misura DMM e creare sequenze di campionamento per la registrazione e l'analisi durante la verifica di progetto o la raccolta dati in campo.

Specifiche tecniche

• Tipo: oscilloscopio digitale portatile + multimetro true‑RMS + data logger in tempo reale
• Modello/serie: U1602A (serie U1600A)
• Display: 11,4 cm (4,5 in) LCD a colori
• Canali: 2
• Larghezza di banda: fino a 40 MHz
• Frequenza di campionamento: fino a 200 MS/s
• Profondità memoria: 125.000 punti per canale
• Multimetro: true‑RMS, fino a 6000 counts
• Misure automatiche: fino a 22 tipi
• Funzioni DMM integrate: 11 funzioni (tensione AC/DC, resistenza, capacità, diodo, continuità, temperatura, corrente, ecc.)
• Math: scala a due canali, addizione/sottrazione, FFT con più finestre
• Trigger: differenziale, larghezza impulso, combinazione codici, video
• Interfacce: USB 2.0 alta velocità, software PC Link incluso, memoria USB opzionale
• Salva/richiamo: fino a 10 forme d'onda e impostazioni
• Aiuto: multilingue
• Disponibilità: in magazzino (verificare con il fornitore)
