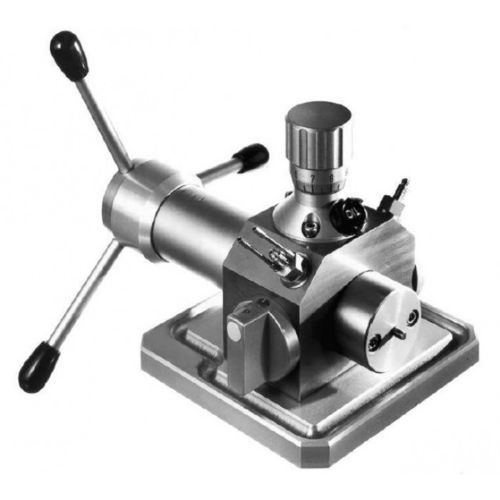

Generatore di funzione

di impulsidi impulsi di pressionedi transitori

Descrizione del prodotto
Il generatore di pressione idraulica è progettato per la taratura quasistatica e il monitoraggio dinamico dei sensori di pressione. Può generare pressione quasistatica fino a 700 bar e impulsi di pressione fino a 250 bar con larghezze d'impulso di alcuni millisecondi. Non è possibile mantenere la pressione per diversi secondi. La valvola riduttrice protegge i sensori integrati da sovraccarichi durante la taratura quasistatica.

Dati tecnici
Taratura quasistatica:

• Intervallo di pressione: 0 ... 700 bar
• Intervallo setpoint (bar): 5 ... 700
• Limitazione della pressione
• Corsa del pistone: 22 mm
• Diametro del pistone: 15 mm
• Corsa della vite: 0,75 mm
• Spostamento del cilindro: 4 cm3

Taratura dinamica:

• Intervallo di pressione: 0 ... 250 bar
• Impulso di pressione (tipico): 8 ... 10 ms
• Valvola di limitazione della pressione inattiva durante la taratura dinamica

Pesi

• Peso senza accessori: 8.3 kg
• Peso totale: 16.6 kg

Caratteristiche / specifiche tecniche

• Funzione: taratura quasistatica e monitoraggio dinamico dei sensori di pressione
• Intervallo di pressione quasistatico: 0 ... 700 bar
• Intervallo setpoint (bar): 5 ... 700
• Corsa del pistone: 22 mm
• Diametro del pistone: 15 mm
• Corsa della vite: 0,75 mm
• Spostamento del cilindro: 4 cm3
• Intervallo di pressione dinamico: 0 ... 250 bar
• Impulso di pressione (tipico): 8 ... 10 ms
• Nota: la pressione non può essere mantenuta per diversi secondi
• La valvola riduttrice protegge i sensori integrati durante la taratura quasistatica
• Peso senza accessori: 8.3 kg
• Peso totale: 16.6 kg
