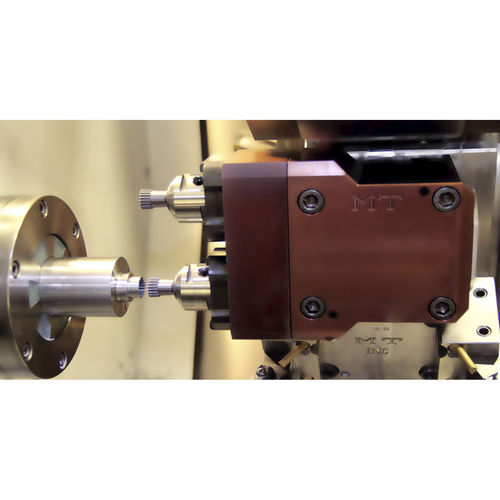

Testa angolare a motore

Il motorizzato brocciatore multiplo a 91° permette di realizzare profili interni ed esterni con differenti geometrie (esagoni, quadri, dentature e profili speciali) utilizzando utensili in sagoma con tempistiche molto ridotte ed un ottimo grado di precisione e finitura. Si possono lavorare fori di piccole dimensioni, tra 2/3 mm fino a 30 mm, con un costo per gli utensili ridotto rispetto ad altre tecnologie come la dentatura tramite creatore o il power skiving. Il motorizzato brocciatore multiplo a 91° lavora con un angolo di 91° rispetto al piano torretta, permettendo la lavorazione sincrona con la rotazione del pezzo. La motorizzazione dell'utensile, unitamente all'uso della funzione di poligonatura del controllo numerico, garantisce che sia il pezzo che l'utensile in sagoma ruotino alla stessa velocità, assicurando un ottimo grado di precisione di rettilineità anche su pezzi lunghi. La multipla uscita consente, su macchine dotate di asse Y, l'effettuazione delle operazioni di sgrossatura e finitura del profilo utilizzando un solo motorizzato e quindi occupando una sola stazione in torretta. Particolare attenzione è stata riposta alla fasatura delle diverse uscite, che deve essere molto accurata per non pregiudicare la qualità della lavorazione.
