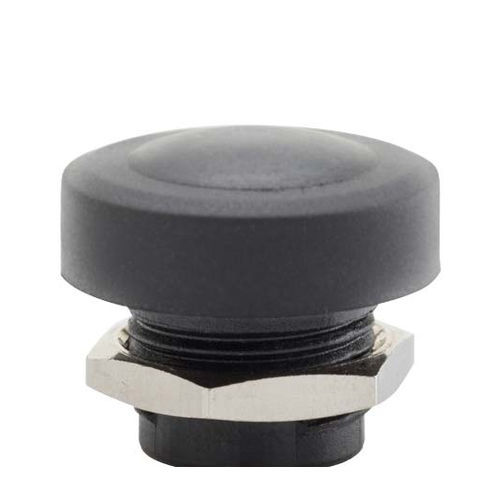

Pulsante IP66 PB 12

in plastica

La famiglia PB-12 comprende tutti i pulsanti con diametro di 12 mm. Il nome dei diversi pulsanti è composto da 5 campi che hanno il seguente significato. Non tutte le combinazioni dei diversi campi (e delle relative caratteristiche tecniche) sono possibili. MECCANICO Corsa (nominale) - 0,5 mm Forza di azionamento (nominale) - il campo 3 del codice del pulsante indica questo valore Coppia di serraggio (dado di montaggio) - 1,1 Nm Coppia di rottura - > 1,7 Nm Dati tecnici MECCANICO Vita meccanica (massima) - 1 milione di cicli Gamma di spessore del pannello - 2÷5 mm Materiale del corpo - plastica (PBT) Materiale dei pulsanti - plastica (PP+TPV) Posizione di montaggio - qualsiasi ELETTRICO Vita elettrica (massima) - 1 milione di cicli Campo di tensione - 3,3÷12 Vdc Corrente nominale (tipica) - 0,33÷5 mA Materiale dei contatti - acciaio inox placcato oro duro Tipo di terminali o connettori - Hirose DF13 (placcati oro) Tempo di rimbalzo - < 3 ms AMBIENTE Temperatura di funzionamento - -25 °C ÷ +70 °C secondo EN 60068-2-1, -2-2 +25 °C ÷ +55 °C con 95% di umidità relativa secondo EN 60068-2-30 Intervallo di temperatura di stoccaggio - -40 °C ÷ +85 °C secondo EN 60068-2-1, -2-2 Vibrazioni sinusoidali - 2-4 g 8-500 Hz secondo EN 60068-2-6 Urti - 25 g 6 ms secondo EN 60068-2-27 Vibrazioni a banda larga - 1-3 m2/s3 10-500 Hz secondo EN 60068-2-64 Grado di protezione - IP66 secondo IEC 60529 NEMA 4 secondo STANDARD 250 dell'Associazione nazionale dei produttori elettrici
