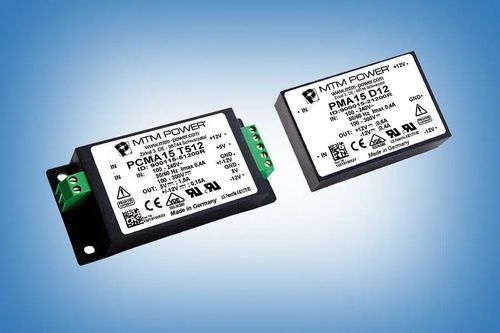

Alimentatore elettrico per circuito stampato PMA15 D12

AC/DCa due usciteCE

Descrizione
Il PMA15 D12 è un modulo di alimentazione AC/DC per montaggio su PCB che fornisce uscite regolate duali +12 V e -12 V con potenza totale di 15 W. È destinato all'alimentazione decentralizzata in sistemi industriali e informatici e progettato per una lunga durata operativa nel rispetto dei requisiti di categoria di sovratensione.

Caratteristiche

• Ampia gamma di ingresso (AC 90–264 V / DC 100–300 V)
• Preparato per Classe 1/2
• Categoria di sovratensione 2
• Doppia uscita: +12 V e -12 V
• Potenza di uscita totale: 15 W
• Montaggio su PCB
• Efficienza ≥ 66 %

Applicazioni

• Alimentazione decentralizzata per applicazioni industriali
• Alimentazione di circuiti elettronici ed elettrici in tecnologia di misura e controllo di processo
• Strumentazione da laboratorio
• Sistemi e tecnologie informatiche

Tabella dati tecnici
Potenza: 15 W
Ingresso AC: 90 - 264 V
Ingresso DC: 100 - 300 V
Tensione d'uscita U1: +12 V
Corrente d'uscita I1: 0,6 A
Tensione d'uscita U2: -12 V
Corrente d'uscita I2: 0,4 A
Efficienza: ≥ 66 %
Tipo di montaggio: Montaggio su PCB
Dimensioni: 76,0 x 50,8 x 22,5 mm
Peso: 150 g

Specifiche tecniche

• Modello: PMA15 D12
• Potenza: 15 W
• Ingresso (AC): 90 - 264 V
• Ingresso (DC): 100 - 300 V
• Uscite: U1 = +12 V (0,6 A), U2 = -12 V (0,4 A)
• Efficienza: ≥ 66 %
• Montaggio: Montaggio su PCB
• Dimensioni: 76,0 x 50,8 x 22,5 mm
• Peso: 150 g
• Preparato per Classe 1/2; Categoria di sovratensione 2
• Datasheet (PDF) e disegno 3D CAD disponibili
