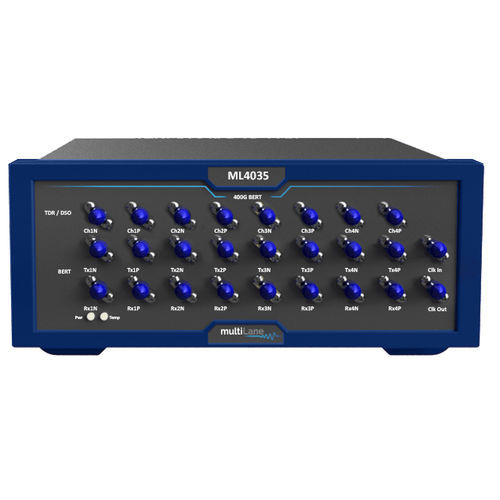

Oscilloscopio digitale ML4035

differenzialeda bancoa 4 canali

L'ML4035 è un TDR/TDT all'avanguardia e un oscilloscopio a campionamento digitale allo stesso tempo. Il DSO esegue automaticamente un'accurata analisi del diagramma a occhio a 35 GHz per caratterizzare la qualità di trasmettitori e ricevitori, implementando una tecnica di sottocampionamento statistico con librerie software complete utilizzate per le misure dell'occhio, l'analisi del jitter e l'elaborazione dei dati NRZ/PAM4. Il TDR/TDT differenziale vero viene utilizzato per determinare il profilo di impedenza, la riflessione e le perdite di trasmissione dei componenti su 4 canali simultaneamente. È progettato per la caratterizzazione e la produzione. Le 4 porte PPG differenziali possono generare schemi di impulsi a 53 Gpbs NRZ, consentendo così misure Sdd21 oltre i 35 GHz. L'ML4035 può essere configurato per misurare TDR con una portata di 10 metri. Ha un tempo di salita degli impulsi di 12ps che consente di risolvere discontinuità di impedenza fino a 1,5 mm di distanza. La gamma dinamica è di 60 dB. L'ML4035-TDR è una combinazione all'avanguardia di TDR e oscilloscopio a campionamento digitale. Il DSO esegue un'analisi accurata dei diagrammi oculari a 35 GHz per caratterizzare la qualità di trasmettitori e ricevitori qualità di trasmettitori e ricevitori, implementando una tecnica statistica di sottocampionamento tecnica di sottocampionamento statistico, con librerie software complete per la misurazione dell'occhio, l'analisi del jitter e l'elaborazione dei dati NRZ/PAM4. Il TDR truedifferenziale è in grado di determinare il profilo di impedenza e la perdita di riflessione su 4 canali contemporaneamente e la perdita di riflessione su 4 canali contemporaneamente. È progettato e adatto sia per la caratterizzazione e per la produzione. Le 4 porte PPG differenziali possono generare schemi di impulsi fino a 58 Gbps NRZ, consentendo misure Sdd21 oltre i 32 GHz. L'ML4035-TDR può essere configurato per misurare TDR con una portata di 10 metri raggio d'azione di 10 metri.
