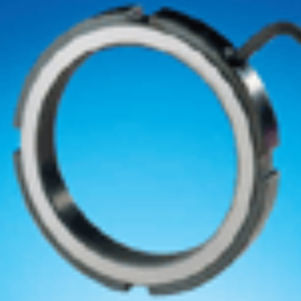

Dado di arresto LR series

acciaiofilettatoa serraggio meccanico

- I dadi LR sono utilizzati quando è necessario un forte serraggio radiale. - La forza radiale attivata dalla rotazione del grano Hc viene applicata alla molla filettata. - La superficie di contatto perpendicolare al lato filettato consente di regolare e bloccare tutti i tipi di cuscinetti e altri elementi meccanici che richiedono tolleranze molto precise. SPECIFICHE - Materiale: Acciaio ad alto limite elastico - Tacche periferiche: 4 x 90° - Per garantire l'ortogonalità e la minima dispersione dei dadi e degli anelli, tutte le operazioni di filettatura e di lavorazione delle superfici di contatto vengono eseguite in un'unica impostazione. - Vite di serraggio: Tipo Hc con punta di cane 14,9 - Produzione standard: - filettatura di precisione classe 4H - filettatura destrorsa - Superficie di contatto rettificata - Marcatura sul lato opposto - Ossido nero OPZIONI - Su richiesta sono disponibili anche altre versioni: - Filettatura a passo fine - Filettatura sinistra - 2 viti gemellate per una maggiore coppia di bloccaggio - Altre dimensioni - Altri materiali *Valori ottenuti con viti Hc: Vite M 6 - coppia di serraggio 8 Nm Vite M 8 - coppia di serraggio 18 Nm Vite M 10 - coppia di serraggio 36 Nm
