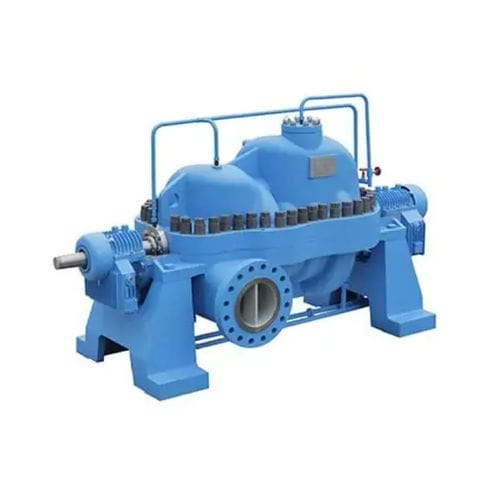

Pompa centrifuga NDS

per acque reflueper olioelettrica

Il guscio della pompa è separato orizzontalmente sulla linea dell'asse, la parte superiore è il coperchio della pompa, la parte inferiore è il corpo della pompa, la bocca di aspirazione e la bocca di mandata si trovano sul corpo della pompa sotto l'asse della pompa, la girante è disposta simmetricamente e la spinta assiale è bilanciata automaticamente senza complessi meccanismi di bilanciamento. La tenuta della pompa è di tipo meccanico. L'asse centrale supporta una struttura separata del piede della pompa, il corpo del cuscinetto adotta una struttura raffreddata ad aria e all'esterno dei cuscinetti è presente una ventola su entrambe le estremità, che consente di dissipare il calore. La configurazione di base della tenuta dell'albero è una tenuta meccanica e il corpo della pompa adotta una struttura di supporto centrale. La configurazione standard della parte cuscinetto è la parte cuscinetto lubrificata ad olio raffreddata ad aria; l'estremità motrice adotta il cuscinetto scorrevole per sopportare la forza radiale, mentre l'estremità non motrice è dotata di due cuscinetti a contatto angolare e di un cuscinetto scorrevole. La girante è impostata per bilanciare la spinta assiale con lo stesso numero di giranti disposte su entrambi i lati. La struttura a split assiale della pompa è comoda per la manutenzione, basta aprire il coperchio della pompa, e la struttura a metà dell'anello di tenuta rende la manutenzione più comoda, l'anello di tenuta può essere sostituito senza rimuovere la girante e non è necessario smontare la tubazione di ingresso e di uscita. CARATTERISTICHE E VANTAGGI Miglioramento della resistenza alla cavitazione della pompa. La camera dell'acqua pressurizzata adotta una struttura a doppia voluta e la forza radiale è completamente bilanciata in teoria. L'estremità della trasmissione è progettata con un albero conico e l'accoppiamento è facile da smontare.
