Caratteristiche
Gamma di tensione di funzionamento: 3.5 ~ 10.5V
Uscita di tensione da ferrovia a ferrovia
Corrente di uscita nominale: 6 mA
Segnale di commutazione stabile senza contatto meccanico e scintilla
Alta affidabilità e sicurezza senza momento di scuotimento
Opzioni pacchetto TO-92UA e SOT23-3L
Sviluppato secondo le norme UE RoHS e REACH
Schema
Il AH3517 è un segnale analogico di uscita Hall IC, la tensione di uscita cambia con i cambiamenti del campo magnetico. Ha unità circuitali incorporate come protettore di tensione inversa, regolatore di tensione, circuito di compensazione della temperatura, generatore di tensione Hall, amplificatore di segnale, ecc. Il regolatore di tensione ad alte prestazioni e il circuito di compensazione della temperatura assicurano che il sensore funzioni stabilmente su un'ampia gamma di tensioni, e il circuito di protezione dalla tensione inversa impedisce che il sensore sia danneggiato dalla tensione inversa.

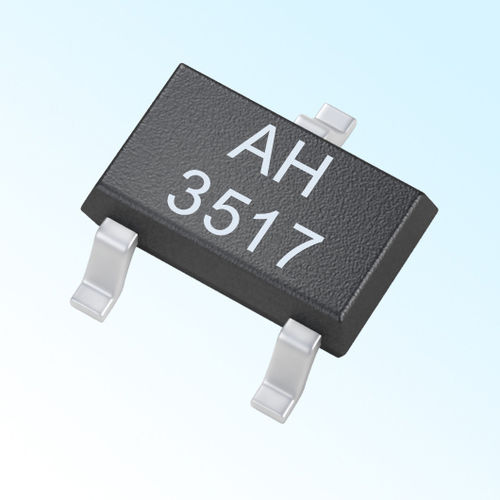

L'AH3517 è prodotto con tecnologia bipolare. È disponibile in due tipi di pacchetti: SOT-23-3L (tipo M) e TO-92UA (tipo UA). Ogni pacchetto è privo di piombo (Pb), con leadframe placcato in stagno opaco al 100%.
---
