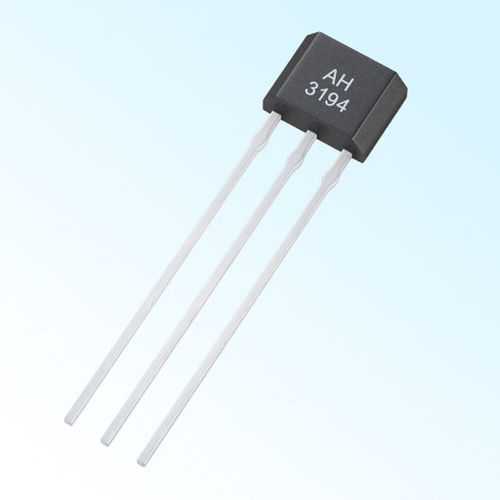

Sensore magnetico ad effetto Hall AH3194

di sicurezzaper ruota dentatadi velocità

Sensore di velocità del cambio AH3194 Caratteristiche e benefici Rilevamento della velocità zero △ Convertitore A/D a 10 bit nel chip △ Protezione interna da cortocircuito △ Nessun ritardo di taglio △ Auto-adattamento al cambiamento del campo magnetico △ Intervallo di temperatura di funzionamento -40℃～125℃ △ Sviluppato secondo EU RoHs & REACH Esempi di applicazione Sensore del dente di ingranaggio △ Sensore di velocità △ Sensore di albero a camme Rilevamento della direzione Descrizione generale AH3194 è un sensore di velocità del cambio con regolazione autoadattiva e funzione di uscita digitale. È un tipo di sensore speciale per ingranaggi automobilistici, ma è anche adatto per applicazioni ordinarie di misurazione della velocità. Solo un elemento Hall all'interno del sensore, quindi nessun problema di allineamento della rotazione esiste. Inoltre, ha un convertitore A/D a 10 bit e il controllore logico, e un altro convertitore A/D indipendente a 4 bit al suo interno. Dopo che due A/D rispettivamente campionano e confrontano i segnali dell'elemento Hall, può raggiungere l'identificazione del dente dell'ingranaggio. Quando funziona, deve mettere il polo S del magnete di fronte alla parte posteriore del prodotto, e la gamma di forza del campo magnetico può da 50mT a 500mT.
