Centro di tornitura CNC ATB500
2 assicon bancale inclinato12 utensili

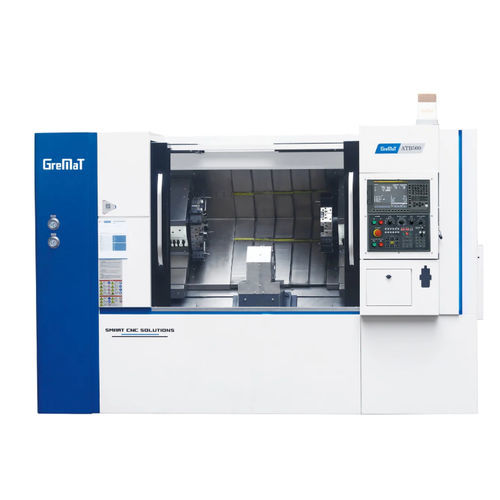

Centro di tornitura CNC - ATB500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 assi / con bancale inclinato / 12 utensili
Centro di tornitura CNC - ATB500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 assi / con bancale inclinato / 12 utensili
Centro di tornitura CNC - ATB500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 assi / con bancale inclinato / 12 utensili - immagine - 2
Centro di tornitura CNC - ATB500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 assi / con bancale inclinato / 12 utensili - immagine - 3
Centro di tornitura CNC - ATB500  - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 assi / con bancale inclinato / 12 utensili - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Numero di assi
2 assi
Struttura
con bancale inclinato
Numero di utensili
12 utensili
Diametro

300 mm
(11,81 in)

Velocità di rotazione

2.000 rpm
(12.566,371 rad.min-1)

Corsa X

200 mm
(8 in)

Corsa Z

350 mm
(14 in)

Avanzamento rapido asse X

15 m/min

Avanzamento rapido asse X

20 m/min

Potenza nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Lunghezza totale

3.150 mm
(124 in)

Larghezza totale

2.050 mm
(81 in)

Altezza totale

2.200 mm
(87 in)

Peso

5.000 kg
(11.023 lb)

Descrizione

Le pinze idrauliche sono integrate nel mandrino, che è posizionato al centro del basamento della macchina, e due slitte trasversali indipendenti (X1/Z1, X2/Z2) trasportano i sistemi di utensili per tornire simultaneamente le due estremità del pezzo. In questo modo si ottiene la migliore precisione di concentricità utilizzando il tornio a guida centrale Z-MaT. 1. Pinza di serraggio idraulica 2. Torrette doppie o utensili a banda 3. Raffreddamento del mandrino ad olio 4. Refrigerante automatico 5. Lubrificazione automatica Capacità Albero massimo Diametro foro passante - mm - Φ20-72 Torrette e postazioni di lavoro Dimensione del gambo OD dell'utensile - mm - 25×25 Dimensione barra di alesatura - mm - Φ40 Altri Grado di inclinazione del letto - 45 Tipo di guida - LM

---
