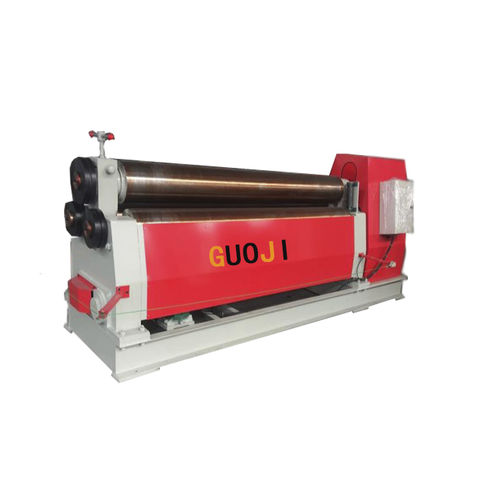

Calandra a 3 rulli GJW11-12X2000

elettrica

La macchina di laminazione meccanica simmetrica a 3 rulli ha 3 rulli disposti simmetricamente e il rullo superiore si trova al centro di due rulli inferiori. Per azionare il movimento verticale dei rulli vengono utilizzati un azionamento a vite senza fine e a ingranaggi e un azionamento ausiliario a vite e ad asta. L'ingranaggio del riduttore di velocità principale viene utilizzato per ingranare gli ingranaggi di entrambi i rulli inferiori per la rotazione in modo da fornire la coppia per il rotolamento della piastra La piastra metallica si trova tra i tre rulli di lavoro (due rulli inferiori e un rullo superiore) e successivamente viene continuamente piegata sotto la pressione del rullo superiore e la rotazione dei rulli inferiori per generare una deformazione plastica permanente sulla piastra in modo da rotolare la piastra nella forma richiesta, come cilindro, cilindro conico o arco Lo svantaggio della macchina di laminazione meccanica simmetrica a 3 rulli è che l'estremità della piastra non può essere piegata preliminarmente. Caratteristiche strutturali 1. Laminatoio meccanico a 3 rulli simmetrici. 2. La macchina è composta da due parti principali, le parti di lavoro e le parti di trasmissione. Le parti di lavoro comprendono due rulli inferiori e un rullo superiore con cuscinetti a rulli. Il rullo inferiore è il capstan, il rullo superiore è il rullo condotto. L'altezza del rullo superiore può essere regolata liberamente. Inoltre, la parte di trasmissione contiene il motore principale, la scatola di riduzione, ecc. 3. Il motore principale aziona la scatola di riduzione principale e la scatola di riduzione principale aziona il rullo inferiore. Il senso di rotazione del rullo inferiore può essere controllato dal motore principale. 4. Il motore secondario aziona la scatola di riduzione secondaria, quindi il rullo superiore può eseguire il movimento verticale.
