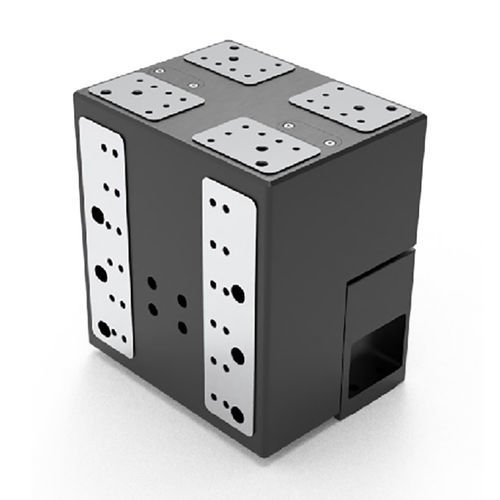

Tavola di posizionamento lineare SST160 series

Zverticalea motore

campo di movimento verticale 25 o 30 mm passo minimo a 100 nm capacità di carico fino a 6 kg ● Opzione encoder lineare a misurazione diretta azionamento del motore passo-passo guide a sfere incrociate piattaforma di traslazione verticale a basso profilo e alta precisione la piattaforma verticale a motore vocale E-SST160-Z50 offre un movimento ad alta precisione sull'asse Z con risoluzione inferiore al micron, per carichi fino a 6 kg. A differenza degli stadi lineari montati verticalmente, il concetto di piattaforma ad alta rigidità consente un profilo molto più basso con accesso a 360 gradi al carico utile, evitando al contempo carichi di momento che possono influire sulle prestazioni dei cuscinetti e/o sulla rettilineità del movimento. stadio elevatore con eccellente rettilineità e planarità del movimento il design della piattaforma dello stadio verticale offre un'eccellente rettilineità e planarità, con migliori prestazioni di beccheggio e imbardata rispetto agli stadi di posizionamento lineare montati verticalmente, dove il carico a sbalzo può causare deflessioni nelle guide lineari di supporto. ● Il movimento lineare ad alta risoluzione con servomotori vocali E-SST160-Z50 è azionato internamente da un motore passo-passo, dotato di guide a sfere incrociate, utilizza un reticolo ad alta risoluzione per chiudere il loop ed è dotato di un driver ad alte prestazioni per garantire lo spostamento minimo e la ripetibilità dello stadio di posizionamento. ottenere grandi prestazioni. E-SST160-Z50 Tavola di sollevamento con motore passo-passo sull'asse Z2 (2) controllo computerizzato, software, programmazione per il funzionamento degli stadi Z della serie E-ABVT-Z è disponibile una selezione di controllori di movimento ad asse singolo e multiasse ad alte prestazioni. Precision-stage fornisce driver e software per la messa in servizio e la facilità di funzionamento, nonché esempi di programmi nei più diffusi linguaggi di programmazione.
