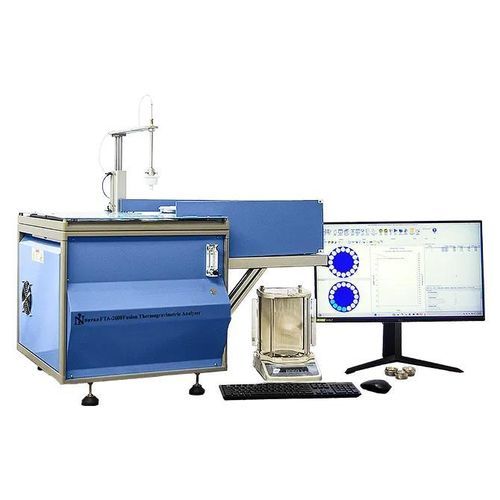

Sistema di preparazione di campione automatizzato FTA-2000

multipliper laboratoriodi raffreddamento

Panoramica

Il FTA-2000 è un sistema di fusione perla brevettato che integra automazione avanzata, due bilance ad alta precisione (0,1 mg) e funzionalità termogravimetriche per produrre perle di vetro per XRF misurando contestualmente la perdita al fuoco (LOI/LOF) sulla stessa campione. Progettato per laboratori di cemento, minerali e materiali, ha ingombro da banco e può operare in modo ampiamente non presidiato.

Capacità principali

• Esegue la fusione in perle con LOI/LOF simultaneo mediante carrelli configurabili a 12 o 16 posizioni per perle da 40 mm o 35 mm (configurazioni totali 4–16 crogioli).
• Funziona come analizzatore termogravimetrico (TGA) multi-step e multi-campione con temperature, gas, tempi e parametri analitici completamente configurabili.
• Modalità LOI dedicata: elabora fino a 16 campioni in 15–20 minuti a temperature LOI configurabili dall'utente (tipicamente 1000 °C).
• Gestione campioni completamente automatizzata con autoloader opzionale (12 o 16 crogioli) e integrazione robotica opzionale per flussi completamente automatici.

Operatività

• Due bilance digitali (esterna e interna) con sensibilità 0,1 mg collegate direttamente al PC per registrazione automatica dei pesi.
• Bilancia esterna per pesature iniziali di crogioli, campioni e fondente; bilancia interna sotto il forno misura il peso del crogiolo ad alta temperatura durante la fusione (il supporto passa attraverso un'orifizio alla base del forno).
• Carosello del forno (configurabile 4–16 crogioli) che solleva, ruota, abbassa, inclina e agita i crogioli per posizionamento, miscelazione e misurazioni precise del peso.
• Calibrazione automatica del LOI del fondente: il software può fondere una perla composta solo da fondente e, opzionalmente, includere un crogiolo di controllo per ogni lotto.
• Raffreddamento automatico delle perle configurabile dopo il trasferimento all'autoloader.

Innovazioni di progetto e benefici per l'utente

• Pompa peristaltica che eroga una quantità controllata di agente non bagnante fortemente diluito dopo la misura del peso finale della perla per eliminare evaporazione imprevedibile e variabilità di peso di fusione.
• Ridotta tolleranza di pesatura operatore (±30 mg) rispetto ai metodi manuali grazie alla determinazione automatica del LOI del fondente e alle bilance integrate.
• Forno elettrico a basso consumo: una configurazione a 16 crogioli può funzionare con circa 2 kW, riducendo esigenze energetiche e HVAC del laboratorio.
• Elimina la necessità di versare manualmente le perle, riduce l'uso di materiali in platino e diminuisce la frequenza di pulizia dei crogioli, risparmiando tempo e consumabili.
• Minimizza l'esposizione a gas tossici grazie alla dosatura peristaltica precisa di agente non bagnante diluito.

Automazione e software

• Supporta operazioni notturne senza presidio e automazione completa se integrato con braccio robotico collaborativo opzionale e sistema di trasporto/vassoi con vial pre-pesati.
• Software Windows con ribbon, pannelli personalizzabili, temi, database, grafici di peso per perla in tempo reale ed esportazione robusta in TXT, CSV e XLS per integrazione LIMS.

Prestazioni analitiche e produttività

• Produzione di perle e misurazione LOI/LOF simultanee riduce i bias usando la stessa campione per entrambi i processi.
• Il forno elettrico fonde 4–16 perle in circa 20–30 minuti, aumentando il throughput rispetto ai metodi manuali.
• Pesi campione dettagliati e grafici in tempo reale consentono di determinare con precisione il termine della fusione e abbreviare i tempi di ciclo.

Risultati di ripetibilità (campioni di cemento)
ID campione | Na2O (%) | MgO (%) | Al2O3 (%) | SiO2 (%) | P2O5 (%) | SO3 (%) | K2O (%) | CaO (%) | TiO2 (%) | Mn2O3 (%) | Fe2O3 (%) | SrO (%) | ZnO (%) | CO2 (%) | Cl (%) | Fondente (g) | LOI (%) | Campione (g) | Somma (%)
Cemento A1 | 0.06 | 2.58 | 4.38 | 18.46 | 0.14 | 2.94 | 0.56 | 58.58 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.38 | 0.02 | 6.1858 | 8.38 | 1.017 | 99.6961
Cemento A2 | 0.09 | 2.6 | 4.34 | 18.43 | 0.13 | 2.96 | 0.57 | 58.54 | 0.25 | 0.14 | 3.15 | 0.04 | 0.03 | 8.34 | 0.01 | 5.8407 | 8.34 | 0.974 | 99.6246
Cemento A3 | 0.07 | 2.62 | 4.44 | 18.45 | 0.13 | 2.96 | 0.56 | 58.51 | 0.26 | 0.14 | 3.16 | 0.04 | 0.03 | 8.46 | 0.01 | 5.7274 | 8.46 | 0.983 | 99.8466
Cemento A4 | 0.06 | 2.6 | 4.33 | 18.46 | 0.14 | 2.97 | 0.56 | 58.73 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.43 | 0.01 | 6.3705 | 8.43 | 1.059 | 99.9068
Cemento A5 | 0.09 | 2.56 | 4.33 | 18.34 | 0.14 | 2.94 | 0.56 | 58.45 | 0.25 | 0.14 | 3.14 | 0.04 | 0.03 | 8.35 | 0.01 | 5.7313 | 8.35 | 0.971 | 99.3861

Specifiche tecniche

• Modello: FTA-2000 (Fusion Thermogravimetric Analyzer).
• Numero di perle: configurazioni per 4, 6, 8, 10, 12, 14 o 16 perle; supporta perle 35 mm e 40 mm.
• Sensibilità bilancia: 0,1 mg (interna ed esterna).
• Intervallo LOI/LOF: 0–100%.
• Intervallo di temperatura: 200–1150 °C, accuratezza ±1 °C.
• Controllo: tramite PC (USB); software Windows.
• Dimensioni: L 60 cm x P 55,4 cm x A 57 cm; altezza autoloader 33 cm.
• Peso: 60 kg.
• Alimentazione: 220 V AC, ~2 kW.
• Sicurezza/ambiente: dosaggio peristaltico di agente non bagnante diluito per minimizzare emissioni.
