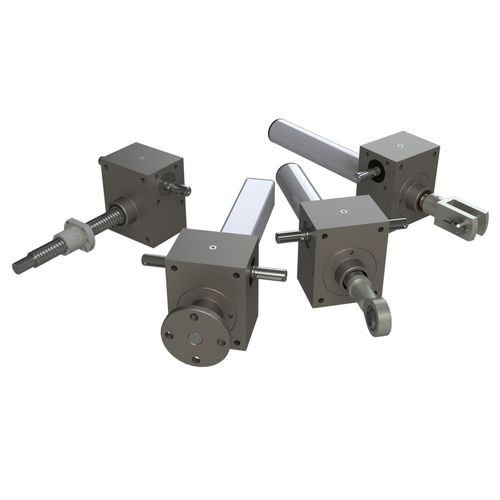

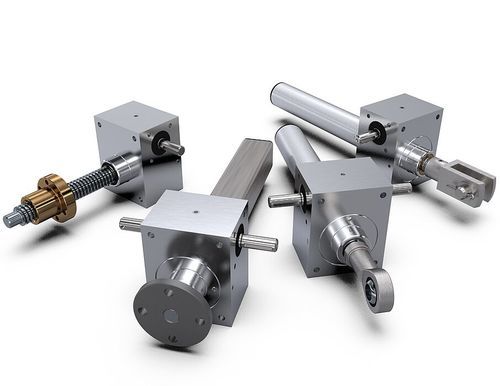

Martinetto meccanico a vite rotante M/J

a vite trapeziacon vite a sferea vite traslante

Panoramica
I martinetti a vite NEFF con riduttore a vite senza fine (tipi M e J) sono elementi di sollevamento progettati per forze di sollevamento da 150 a 500 kN. Gli azionamenti a vite prodotti da NEFF, abbinati a riduttori di precisione, assicurano capacità di sollevamento affidabile e funzionamento regolare.

Azionamento / Prestazioni

• Opzioni di azionamento: filettatura trapezoidale o a sfere (a rulli o rettificata)
• Forze di sollevamento: 150–500 kN
• Alcune grandezze disponibili con lubrificazione a vita e tolleranze ottimizzate per migliore efficienza
• Il design cubico consente l'uso in tutte le posizioni di montaggio

Varianti di progetto

• Tipo R: martinetto a vite con vite rotante
• Tipo N: versione classica con vite continua (vite di sollevamento)
• Tipo VK: non rotante tramite tubo protettivo quadrato lato riduttore
• Tipo VP: non rotante tramite chiavetta nel coperchio cuscinetto del riduttore e scanalatura fresata sulla vite

Sistema / Integrazione
I martinetti singoli possono essere collegati tramite alberi di trasmissione per realizzare sistemi di sollevamento sincronizzati. Un'ampia gamma di accessori standard facilita l'accoppiamento, le soluzioni anti-rotazione e le varianti di installazione.

Applicazioni e Vantaggi
Il design cubico e le opzioni di azionamento disponibili rendono questi martinetti adatti ad applicazioni di sollevamento industriale con forze di 150–500 kN. Le varianti e gli accessori agevolano l'implementazione di soluzioni anti-rotazione e azionamenti sincronizzati multipli.

Specifiche tecniche

• Serie: serie M-J (tipi M e J)
• Tipi di azionamento: filetto trapezoidale, filetto a sfere
• Intervallo di forza di sollevamento: 150 kN a 500 kN
• Design: cubico, utilizzabile in tutte le posizioni di montaggio
• Versioni: N (vite continua / vite di sollevamento), R (vite rotante)
• Opzioni anti-rotazione (N): tubo protettivo quadrato (VK) o scanalatura a V; VP: chiavetta + scanalatura fresata sulla vite
• Integrazione: collegabile tramite alberi di trasmissione per sistemi di sollevamento sincronizzati
• Accessori: ampia gamma di accessori del programma standard
