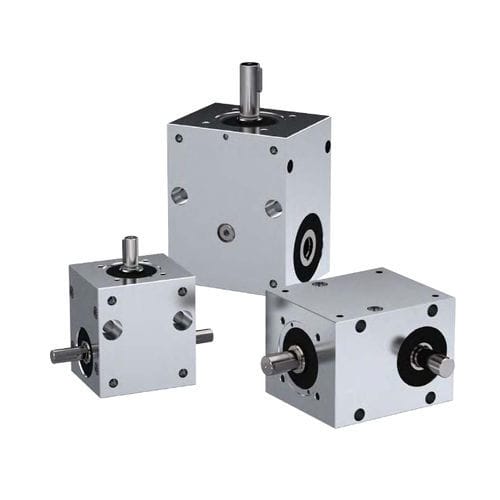

Rinvio angolare con coppia spiroconica NA-serie

a flangiaad albero cavoin ghisa

Panoramica
I riduttori conici serie NA di NEFF sono riduttori da innesto progettati per reindirizzare e distribuire la coppia motrice in sistemi di sollevamento e trasmissioni industriali. Presentano una carcassa in ghisa grigia, ingranaggi conici elicoidali temprati e rettificati in coppia e cuscinetti a rulli adeguatamente dimensionati per elevata capacità di carico e precisione di trasmissione. La geometria elicoidale garantisce un maggiore sovrapposizione dei denti e resistenza alla flessione, rendendo le unità adatte ad applicazioni gravose e carichi d’urto.

Rapporti di trasmissione

• Rapporto standard disponibile: 1:1
• Altri rapporti su richiesta: 1.5:1, 2:1, 3:1, 4:1, 5:1, 6:1

Efficienza
L’efficienza tipica varia dal 94% al 98% a seconda di velocità, posizione di installazione, tenuta e lubrificante. Le efficienze si riferiscono alle prestazioni nominali. In determinate posizioni di installazione gli ingranaggi possono funzionare immersi nel lubrificante; per taglie maggiori e alte velocità periferiche le perdite per sfregamento nel bagno d’olio possono essere rilevanti. Si noti che l’efficienza allo spunto è inferiore a quella in marcia — considerare la coppia di spunto aumentata nella progettazione del sistema di azionamento.

Direzione di rotazione preferita
I riduttori NEFF sono reversibili. La direzione della spirale del gruppo ingranaggi, insieme al senso di rotazione, influisce sui carichi assiali interni. Se il pignone viene azionato contro la direzione della sua spirale (vista dall’estremità dell’albero verso il centro del riduttore), la forza assiale agisce verso l’esterno, separando leggermente il gruppo ingranaggi e riducendo il rumore di circa 1–2 dBA. I pignoni NEFF sono fabbricati con spirale sinistra; quindi la rotazione preferita è in senso orario.

Lubrificazione
I riduttori sono forniti pieni d’olio e sono esenti da manutenzione in condizioni di esercizio normali. Per requisiti estremi o vita utile prolungata si consiglia il cambio dell’olio dopo circa 15.000 ore di funzionamento.

Progetti, montaggio e installazione
Sono disponibili tre progetti standard e fino a 22 varianti ausiliarie per necessità speciali di montaggio o distribuzione della potenza. Le unità possono essere fornite con albero cavo per montaggio diretto o con albero a innesto per impiego come riduttori distributori. Possono essere installate in qualsiasi posizione; coperture e flange sono generalmente fornite con fori di montaggio.

Applicazioni
Applicazioni tipiche: sistemi di sollevamento, azionamenti per nastri trasportatori, macchine pesanti dove sono richiesti funzionamento regolare, alta precisione di trasmissione e capacità di assorbire urti.

Specifiche tecniche

• Materiale carcassa: ghisa grigia
• Tipo di ingranaggio: ingranaggi conici elicoidali temprati, rettificati in coppia
• Dentatura: denti ad arco / elicoidali per maggiore resistenza alla flessione
• Cuscinetti: cuscinetti a rulli dimensionati
• Rapporti standard: 1:1; altri disponibili
• Progetti: 3 progetti standard; 22 varianti ausiliarie possibili
• Efficienza: 94–98% (dipende dalle condizioni)
• Direzione di rotazione: reversibile; preferibile oraria (pignone a spirale sinistra)
• Posizioni di installazione: tutte
• Montaggio: copertura e flange generalmente con fori di montaggio; opzioni di fissaggio varie
• Lubrificazione: consegnato riempito di olio; esente da manutenzione in uso normale; cambio olio raccomandato ≈ 15.000 h in condizioni severe
• Velocità massima di ingresso: consultare NEFF (limite tipico per alcune taglie: fino a 1500 min-1)

Ulteriori informazioni
Scheda tecnica dettagliata e modelli CAD disponibili nel catalogo NEFF. Per la selezione, i dettagli di montaggio o varianti speciali consultare la documentazione tecnica NEFF.
