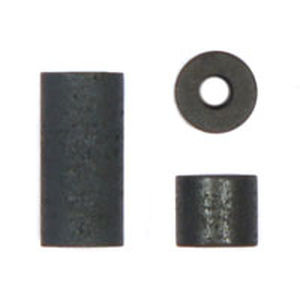

Anima di ferrite tipo O

toroidaletipo rettangoloper emi in modo comune

Le perle di ferrite sono utilizzate per prevenire la perdita di rf dalle apparecchiature elettroniche a causa di oszillazioni parassitarie derivanti da feedback spuri e possono essere utilizzate anche per la soppressione di interferenza Le bobine di arresto prodotte da questi nuclei hanno applicazioni nei ricevitori radiotelevisivi vhf, nei sistemi di accensione, nei motori elettrici e nei cavi di alimentazione delle apparecchiature elettroniche. Una perlina di ferrite filettata su un cavo produce una piccola caduta di tensione alle basse frequenze (50 Hz, 400 Hz), ma agisce come un'impedenza alle alte frequenze (alcuni MHz) a causa della permeabilità iniziale e delle perdite di materiale. Le perdite aumentano generalmente con frequenza nonostante una graduale perdita di permeabilità. Questa diminuzione della permeabilità diventa evidente a frequenze molto più alte del normale limite superiore di applicazione. L'aumento delle perdite e la diminuzione della permeabilità in funzione della frequenza causano una caratteristica di impedenza rispetto alla frequenza senza alcun picco o punto di risonanza. L'impedenza del filo infilato attraverso il cordone è proporzionale alla lunghezza del perlina o il numero di perline utilizzate. In alternativa, diversi giri di filo avvolto toriodalmente possono produrre un'impedenza più alta. Il valore dell'impedenza di una perlina di ferrite max si calcola da circa 20 Ω a 50 Ω in un gamma di frequenza da 20 MHz a 300 MHz.
