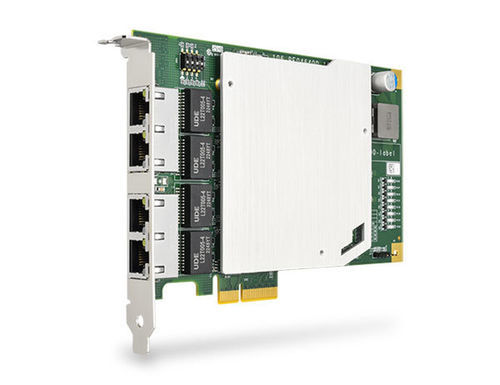

Scheda rete PCIe PCIe-PoE464at

EthernetEthernet gigabitRJ45

Panoramica
PCIe-PoE464at è una scheda di acquisizione PCIe senza ventola a quattro porte 5GBASE-T con IEEE 802.3at (PoE+), progettata per la visione industriale. Fornisce 5 Gb/s per porta, alimentazione PoE+ fino a 25,5 W per porta, supporto jumbo frame e sincronizzazione IEEE 1588 PTP per ispezioni ad alta risoluzione, visione AI, acquisizione multi‑camera e linee di produzione ad alta velocità. Rispetto a USB3 Vision, 5GBASE-T consente la trasmissione di immagini ad alta larghezza di banda su cablaggio Ethernet standard fino a 100 m, aumentando la flessibilità nel posizionamento delle camere e nella disposizione degli armadi di controllo. La scheda integra quattro controller Realtek RTL8126, un heat spreader per stabilità termica e meccanica e controllo accensione/spegnimento PoE per porta.

Caratteristiche principali

• 4x porte Ethernet IEEE 802.3 5GBASE-T tramite controller Realtek RTL8126
• Conforme a IEEE 802.3at (PoE+), fino a 25,5 W per porta
• Supporta velocità 5G / 2.5G / 1G / 100M / 10M
• Interfaccia PCI Express x4, Gen3
• Controllo accensione/spegnimento PoE+ per porta
• Supporto jumbo frame fino a 16 KB
• Supporta IEEE 1588 PTP v1/v2 e IEEE 802.1AS
• Design fanless, funzionamento 0°C a 55°C (con flusso d'aria)

Specifiche

• Interfaccia bus: x4, Gen3 PCI Express
• # di porte 5G: 4x porte 5GBASE-T Ethernet
• Supporto protocolli di rete: IEEE 802.3 per 5G/2.5GBASE-T, 1000BASE-T, 100BASE-TX e 10BASE-T
• Capacità PoE: Conforme IEEE 802.3at-2009 (PoE+), fino a 25,5 W per porta
• Connettori Ethernet: 4x RJ-45
• Cavo richiesto: CAT-5e o CAT-6, massimo 100 metri
• Alimentazione: Massimo 5,5 A @ 12 V (66 W) dal connettore PCIe
• EMC: CE Classe A (EN 55032/55035); FCC Classe A (FCC Part 15, Subpart B)
• Temperatura di esercizio: 0°C a 55°C (con flusso d'aria)
• Dimensioni: 167,7 mm (L) x 111,2 mm (A)
