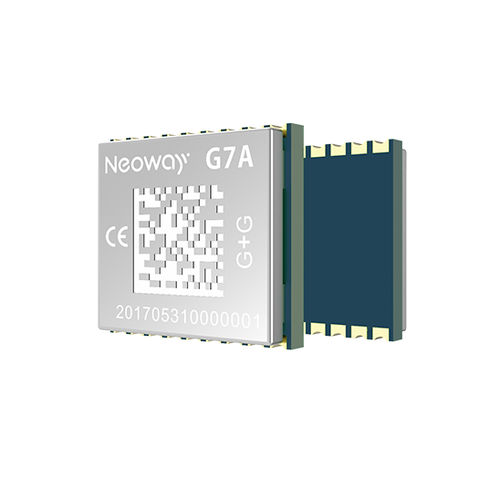

G7A è un modulo GNSS che supporta GPS L1, GLONASS L1 e BDS B1. Supporta il posizionamento in multifrequenza e in singola frequenza. Le sue dimensioni sono di soli 10,6 mm x 9,7 mm x 2,2 mm, il che lo rende perfettamente adatto alle applicazioni industriali con requisiti dimensionali rigorosi. Adotta un pacchetto LCC a 18 pin che facilita l'SMT. Il G7A adotta un chipset unificato che integra banda base e RF. Si tratta di una soluzione di posizionamento/navigazione ad alta sensibilità, a basso consumo energetico ed economica per i terminali automobilistici, portatili e IoT.
LNA e SWA integrati
Supporta GAGAN
Dimensioni ridotte
-da 40℃ a 85℃
Bande di frequenza - GPS L1/BDS L1/GLONASS L1
Tensione di funzionamento -
VBAT: da 2,7 V a 3,6 V, tip..: 3.3 V
VDD_IO: da 2,7 V a 3,6 V, tipico: 3 V: 3.3 V
VBCKUP: da 1,4 V a 3,6 V, tipico: 3 V: 3.3 V
Dimensioni - 10,6 mm x 9,7 mm x 2,2 mm
Confezione - LCC a 18 pin
Interfacce -
UART x 1
1PPS x 1
RISERVATO x 5
V_BACKUP
Consumo di energia -
Cattura: 30 mA a 3,3 V
Traccia: 28 mA a 3,3 V
Standby: 10 uA a 3,3 V
ESD -
VBAT: ±8 kV /±15 kV
GND: ±8 kV / ±15 kV
ANT: ±8 kV / ±15 kV
Coperchio: ± 8 kV / ±15 kV
UART: ±2 kV / ±4 kV
Altri: ±2 kV / ±4 kV
Sensibilità
Cattura a freddo: -148 dBm
Cattura all'avvio: -156 dBm
Ri-cattura: -160 dBm
Traccia: -162 dBm
Temperatura di funzionamento - da -40°C a 85°C
Temperatura di stoccaggio - da -50°C a 125°C
---
