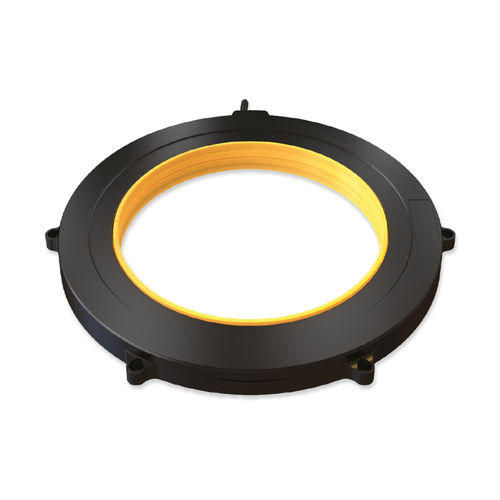

Encoder rotativo assoluto DS-130

ad albero cavomonogirosenza contatto

Caratteristiche Encoder rotativo assoluto miniaturizzato e leggero Albero cavo flottante Nessun cuscinetto o altri contatti Alta precisione Alta tolleranza a temperature estreme, urti, EMI, RFI e campi magnetici Interfacce digitali per la posizione assoluta Generale Risoluzione angolare: 19-21 bit Errore statico massimo testato: ±0,010° Errore statico di precisione estesa: ±0,006° ◌ Massima velocità operativa: 750 rpm ◌ Campo di misura: Rotazione illimitata ◌ Direzione di rotazione: Regolabile CW/CCW (Direzione predefinita uguale dal lato inferiore dell'encoder) ◌ Accensione - Velocità operativa massima: 3,3 RPM, <=20°/sec ◌ Build In Test BIT: Opzionale Meccanico Eccentricità di montaggio consentita: ±0,1 mm Tolleranza di montaggio assiale consentita: ±0,1 mm ◌ Inerzia del rotore: 25,963 gr - mm² ◌ Peso totale: 81 gr Ø esterno / Ø interno / altezza: 130 / 90 / 10 mm ◌ Materiale (statore, rotore): Polimero Ultem™ / TRVX-50 Elettrico ◌ Tensione di alimentazione: 5V ± 5% ◌ Consumo di corrente: 180 mA Interconnessione: Cavo schermato ◌ Lunghezza del cavo: 1.500 mm MAX ◌ Interfaccia: SSi / BiSS - C ◌ Codice di uscita: Binario ◌ Uscita seriale: Differenziale RS-422 ◌ Orologio: RS-422 differenziale ◌ Frequenza di clock: 0,5 ÷ 2,0 MHz ◌ Frequenza di aggiornamento della posizione: 30 kHz Ambientale ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Temperatura di funzionamento: da -40°C a +85°C ◌ Temperatura di stoccaggio: da -50°C a +100°C ◌ Umidità relativa: 98% senza condensa Resistenza agli urti: 100 g per 11 ms Resistenza alle vibrazioni: 20 g 10 - 2000 Hz ◌ Protezione: IP 40
