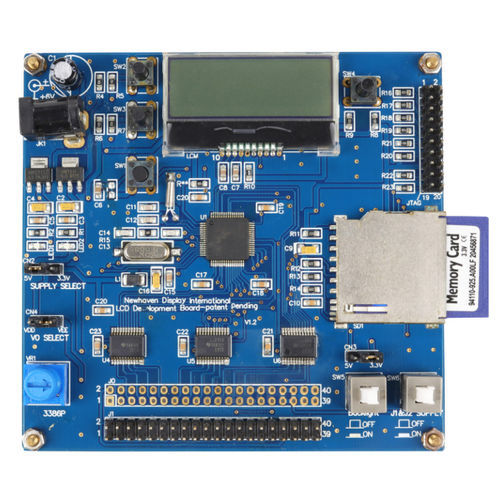

Kit di valutazione NHDev Development Board

Questa scheda di sviluppo NHDev V2.0 serve per valutare o prototipare i nostri TFT, COG, LCD a caratteri, LCD grafici e display OLED. Questa scheda è basata sul microcontrollore STM32F103 Cortex-M3. Il dispositivo è stato preprogrammato per supportare la maggior parte dei nostri moduli di visualizzazione e include una scheda SD con immagini e file di testo precaricati per i display supportati, che possono essere ricaricati o modificati utilizzando un PC per valutare i display utilizzando immagini o testi personalizzati. Questa scheda di sviluppo presenta numerose caratteristiche, tra cui un interruttore di abilitazione della retroilluminazione, una resistenza variabile per regolare il contrasto, un'interfaccia utente a 3 pulsanti, un interruttore di reset MPU e una connessione JTAG con layout dei pin ARM2x10 per la programmazione. Questa scheda dispone anche di pin di uscita per lo sviluppo di LCD con passo di 2,54 mm e fori passanti. Dispone di un'alimentazione a 6VDC e di un ponticello per selezionare l'alimentazione LCD a +5V e 3,3V. Per visualizzare una guida dettagliata all'uso e l'elenco completo dei display supportati, fare clic sul link alle specifiche riportato sopra. Il cavo di interfaccia LCD è venduto separatamente o è possibile costruirlo da soli.
