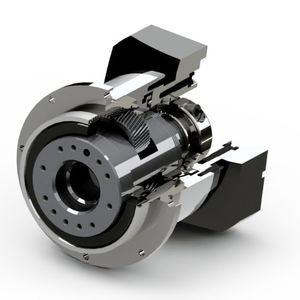

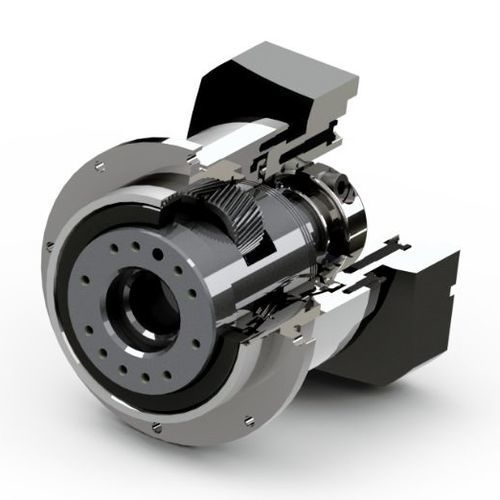

Riduttore planetario AD110a ingranaggi elicoidalicoassialead albero pieno
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario, a ingranaggi elicoidali
- Orientazione degli assi
- coassiale
- Tipo di albero
- ad albero pieno
- Coppia
- 200 - 500 Nm
- Montaggio
- per montaggio su flangia
- Struttura
- con flangia, modulare
- Numero di stadi
- monostadio, bistadio, a tre stadi
- Prestazioni
- ad alta precisione, a gioco ridotto
- Applicazioni
- per applicazioni industriali, per tessili, per servomotore, per macchina di imballaggio, per applicazioni mediche, per l'industria agroalimentare
- Altre caratteristiche
- IP65
- Velocità di rotazione
3.000 rpm, 6.000 rpm
(18.849,56 rad.min-1, 37.699,11 rad.min-1)- Rapporto di riduzione
Min.: 3 unit
Max.: 320 unit
- Peso
Min.: 7,8 kg
(17,2 lb)Max.: 11 kg
(24,25 lb)
Descrizione
I riduttori epicicloidali in linea di precisione della serie AD sono costruiti con ingranaggi elicoidali di precisione. La forma degli ingranaggi è ottimizzata dalla tecnologia di simulazione 3D. Anello di trasmissione strutturato in un unico pezzo per ridurre al minimo l'accumulo di errori di assemblaggio. Il supporto planetario in un unico pezzo con cuscinetti a rulli supportati su ciascuna estremità ha permesso di ottenere una grande capacità di carico assiale. Sono la scelta migliore per le applicazioni di posizionamento di precisione e per il funzionamento regolare richiesto.
Caratteristiche:
Dimensioni del telaio da 47 mm a 255 mm
Capacità di coppia standard fino a 2560N.m
Qualsiasi posizione di montaggio
Uscita albero flangiato
I cuscinetti a rulli conici possono sopportare un carico assiale fino a 54000N
---
