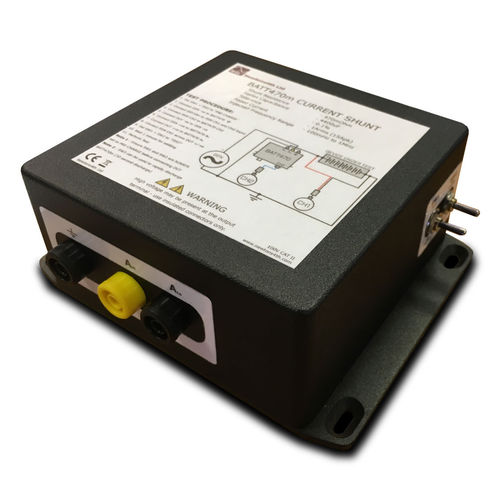

Sistema di test di impedenza BATT470m

L'interfaccia per l'analisi dell'impedenza elettrochimica (EIS) del BATT470m fornisce una piattaforma di facile utilizzo per il test dell'impedenza della batteria per l'industria elettrochimica. Utilizzando l'accurato analizzatore di risposta in frequenza PSM3750 di N4L, il BATT470 fornisce misure di impedenza di batterie/celle fino a 200V DC. Con una gamma di frequenza da 100mHz a 1MHz, il BATT470m copre un'ampia gamma di applicazioni. Il nostro pacchetto software PSMComm2, con modalità "EIS", visualizza l'impedenza in fase e quadratura della cella in forma Nyquist e l'impedenza complessiva (Z) in forma bode. Il BATT470m è dotato di circuiti di blocco DC che proteggono il generatore PSM3750 dalle alte tensioni DC prodotte dal dispositivo in prova. Il ESF10m (fornito con il BATT470m) ospita un circuito di filtraggio passa alto 10mHz, accoppiando in corrente alternata gli ingressi del PSM3750. L'accoppiamento CA consente al PSM3750 di utilizzare una gamma bassa (che varia solo sul componente CA), riducendo l'errore e migliorando la misurazione della tensione/corrente a basso livello.
