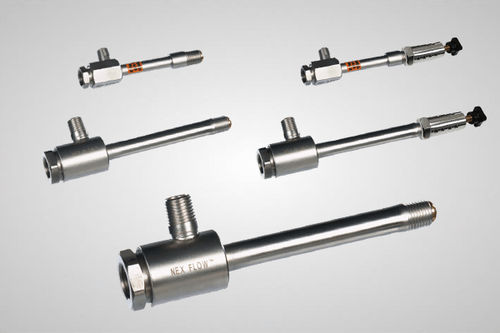

Ci sono tre misure standard per i tubi a vortice base Frigid-X™ – la misura piccola da 56, 113 o 226 l/min, la misura più comune (media) da 283, 424, 707, 849 e 1132 l/min, e la misura più larga da 1415, 2123, 2831 e 4247 l/min. Le misure grandi sono usate nell’industria pesante ma possono raffreddare usando fino a 2930 W di potenza. I tubi a vortice sono normalmente forniti di una “parte calda” regolabile per controllare il flusso e la temperatura dell’aria proveniente dalla parte fredda. Più forte è il flusso proveniente dalla parte calda, più bassa è la temperatura della parte fredda. E’ importante notare che l’effetto refrigerante (W) è determinato sia dal flusso che dal calo di temperatura. Quindi se l’effetto refrigerante è importante, allora il flusso proveniente dalla parte fredda dovrebbe essere tra il 60% e l’80% di potenza. Se la temperatura fredda è fondamentale, allora il flusso dalla parte fredda dovrebbe essere sotto al 50% di potenza.
Tutti i tubi a vortice hanno un “generatore” concepito per un certo flusso. Ci sono essenzialmente due tipi di generatori – uno per l’effetto refrigerante e poi un secondo tipo che limita il flusso proveniente dalla parte fredda, per raggiungere temperature molto basse. A seconda della temperatura e della pressione dell’aria compressa in arrivo, è possibile raggiungere temperature basse fino a -40° C o anche -46° C.
Applicazioni
Raffreddamento comandi elettrici ed elettronici
Raffreddamento utilizzo/assemblaggio macchinari
Raffreddamento telecamere a circuito chiuso
Fissaggio adesivi a caldo
Raffreddamento parti saldate
