Sistema di ispezione ottico C14

laser a triangolazione2Dmanuale

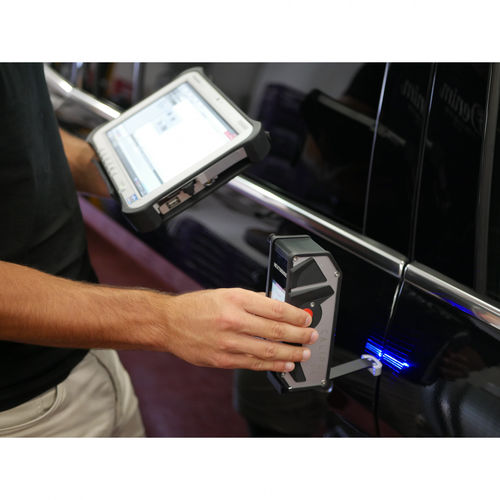

Con il dispositivo di misurazione portatile senza fili CALIPRI C14 è possibile valutare lacune, spigoli e linee di progettazione con elevata precisione e in pochi secondi. La misura viene effettuata utilizzando il principio brevettato Calipri - un ulteriore sviluppo del metodo della sezione di luce laser con correzione automatica dell'inclinazione e del rotolo - che elimina possibili disallineamenti del sensore. L'utente definisce la posizione, la strategia di valutazione e le tolleranze dei singoli punti di misura. La misura viene quindi eseguita con un movimento di rotazione del sensore. Il sensore registra il contorno da diverse prospettive - fino alla profondità dello spazio o completamente intorno a un bordo di piega. Il software valuta quindi la dimensione della fessura, il livello e i raggi. I valori misurati vengono visualizzati sul tablet PC e sul sensore e confrontati con i valori limite predefiniti mediante un sistema semaforico. I dati di misura possono essere stampati come report o esportati come record di dati e trasferiti in database esistenti.
