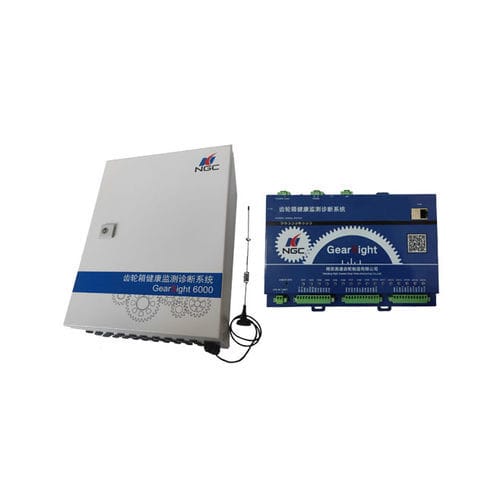

Sistema di monitoraggio di vibrazioni

di velocitàdi caricadell’usura

Il sistema di monitoraggio e diagnosi dello stato di salute dei riduttori della serie GearSight6000 è progettato con un'architettura di chip ad alte prestazioni e alta precisione. Il sistema può supportare 16 canali di vibrazione e 2 canali di velocità di rotazione, con frequenze di campionamento fino a 256KHz. viene utilizzata l'acquisizione sincrona multicanale a 24 bit ad alta risoluzione del chip ADC. Il nucleo di calcolo è dotato di un chip di elaborazione dati parallelo FPGA, con capacità di edge computing espandibili e in grado di monitorare fino a 16 canali di temperatura e 8 canali di segnali analogici nell'intervallo 4-20 mA. Il sistema di monitoraggio e diagnosi della salute dei riduttori della serie GearSight6000 può monitorare ed elaborare in tempo reale i dati di funzionamento, comprese le vibrazioni e la velocità, e quindi inviare i dati rilevanti e qualsiasi altra informazione a piattaforme remote o locali tramite Internet. Caratteristiche delle prestazioni Il livello di protezione della stazione di acquisizione è IP65 e quello del sensore è IP68. Hanno superato la certificazione per diversi test di affidabilità e sono in grado di adattarsi a un'ampia gamma di condizioni di lavoro e ambienti difficili. I circuiti utilizzati sono di livello strumentale e raggiungono valori di rumore da picco a picco di circa 0,1 mV (0,002 m/s2), con una gamma dinamica di quasi 100 db. Allo stesso tempo, un sensore di accelerazione altamente sensibile migliora ulteriormente la capacità di acquisire e identificare i segnali di vibrazione deboli. Il sistema supporta 16 canali di vibrazione e 2 canali di velocità di rotazione, con frequenze di campionamento fino a 256KHz. viene utilizzata un'acquisizione sincrona multicanale a livello di chip ADC ad alta risoluzione a 24 bit. I segnali di vibrazione e di velocità del cambio possono essere raccolti e monitorati in modo sincrono per ottenere una buona riduzione del rumore.
