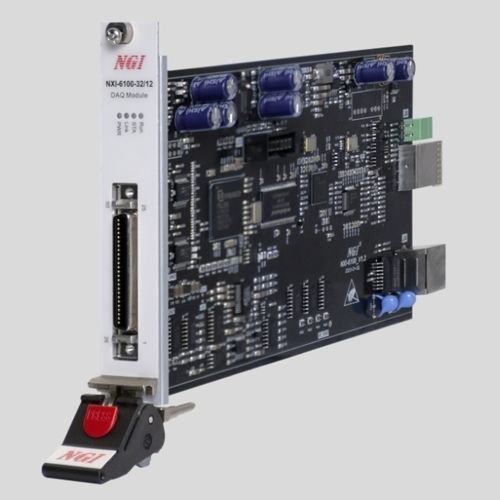

Scheda di acquisizione dati PXI NXI-6100 series

16 ingressi analogicianalogicadel segnale dinamico

NXI-6100-32/12 è un modulo di acquisizione dati ad alta velocità con ingresso analogico a 32 canali a 12 bit e uscita analogica a 2 canali, supporta una frequenza di campionamento in ingresso di 1,25 MS/s e una frequenza di campionamento in uscita di 1 MS/s. NXI-6100-32/12 è dotato di soppressore FIFO e supporta l'uscita della forma d'onda definita dall'utente. Può essere ampiamente utilizzato nell'acquisizione di segnali di tensione, nell'elaborazione e nell'analisi dei dati in molteplici campi e scenari, come l'elettronica di consumo 3C, il controllo industriale e la ricerca e l'istruzione. Caratteristiche principali ●Ingresso analogico: ±10 V/±5 V/±1 V/±200 mV ●32 canali di ingresso analogici possono essere trasformati in ingressi differenziali a 16 canali ●Supporta l'uscita analogica a 2 canali ●Intervallo di uscita analogica: ±10 V ●Risoluzione ingresso/uscita: 12 bit ●Frequenza di campionamento totale in ingresso: 1,25 MS/s ●Frequenza di campionamento in uscita 1 MS/s ●Capacità della memoria di acquisizione: 16MB ●Supporta l'output della forma d'onda definita dall'utente con capacità di cache di 2048 KB ●Modulo singolo con slot singolo, applicabile allo chassis NXI-F1000 o per uso indipendente ●Supporta alimentazione 12V DC, comunicazione LAN per controllo individuale Campi di applicazione ●Acquisizione del segnale elettrico ●Test del controller elettronico ●Controlli industriali ●Sistemi di test integrati
