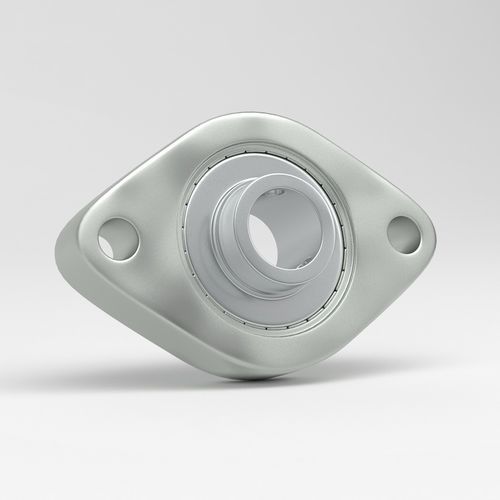

Bronzina con flangia SFD

auto-allineanteovalein acciaio inossidabile

Panoramica Le unità cuscinetto flangiate ovali a 2 fori tipo SFD con inserto SSB e bloccaggio a vite sono adatte all'industria alimentare e ad ambienti esigenti grazie al design igienico e alla manutenzione minima. Le unità in acciaio inossidabile si distinguono per qualità e finitura del cuscinetto e dell'alloggiamento.

Caratteristiche e vantaggi

• Custodie in acciaio inox AISI 304 (opzione AISI 316 segnalata)
• Cuscinetti in acciaio inox AISI 440C
• Ingrassatori in acciaio inox AISI 304 M6x1 mm
• Non è richiesto alcun rivestimento superficiale; finitura igienica lucidata
• Ottima durata e resistenza alla corrosione
• Intervallo di temperatura d'esercizio: -30°C a +120°C

Dimensioni disponibili Diametro dell'albero — Numero di catalogo
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Inserto e bloccaggio Inserto di cuscinetto in acciaio inox con bloccaggio a vite (inserto Y SSB).

Utilizzo L'unità flangiata ovale a 2 fori SFD con inserto Y SSB è una soluzione resistente e anticorrosione progettata per applicazioni igieniche e industriali. Il design compatto consente un montaggio sicuro, un supporto stabile dell'albero e riduzione delle vibrazioni nei sistemi dinamici.

Settori

• Industria alimentare — nastri trasportatori, affettatrici e attrezzature per la manipolazione degli alimenti dove igiene e resistenza alla corrosione sono fondamentali
• Industria farmaceutica — ambienti di produzione sterili che rispettano requisiti sanitari
• Industria delle bevande — imbottigliamento, riempimento e impianti di produzione esposti a umidità e agenti chimici
• Industria chimica — ambienti di processo che coinvolgono sostanze corrosive

Materiale e costruzione L'alloggiamento dell'unità SFD è realizzato in acciaio inox AISI 304 o AISI 316 per eccellente resistenza alla corrosione e facilità di pulizia. L'inserto Y SSB è in acciaio inox AISI 420 o AISI 440 (AISI 440C riferito per i cuscinetti) che offre maggiore durezza, resistenza all'usura e robustezza meccanica. Le superfici lisce e lucidate soddisfano le aspettative igieniche e facilitano la manutenzione in condizioni di lavaggio.

Cuscinetti a inserto Y I cuscinetti tipo Y in AISI 420 o AISI 440 forniscono capacità di autoallineamento, minore attrito e durata operativa prolungata. AISI 420 offre resistenza alla corrosione moderata; AISI 440 garantisce maggiore durabilità in ambienti severi.

Specifiche tecniche

• Modello / Serie: SFD (Unità cuscinetto flangiata ovale a 2 fori)
• Tipo di inserto: SSB inserto Y con bloccaggio a vite
• Materiale alloggiamento: AISI 304 (opzionale AISI 316)
• Materiale cuscinetto: AISI 440C
• Opzioni inserto: AISI 420 o AISI 440
• Ingrassatore: Acciaio inox AISI 304, M6x1 mm
• Superficie: Liscia, lucidata, design igienico
• Temperatura di funzionamento: -30°C a +120°C
• Dimensioni / Codici: Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Applicazioni tipiche: Alimentare, farmaceutico, bevande e chimica
