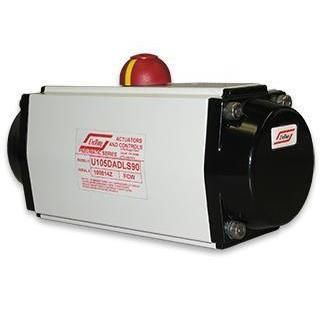

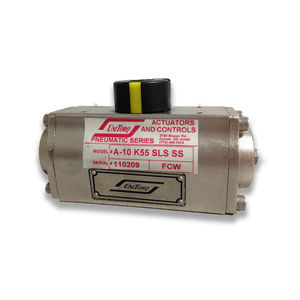

Attuatore pneumatico M series

rotativocon pignone e cremaglieraa doppio effetto

Panoramica
Gli attuatori rotativi pneumatici UniTorq M-Series offrono attuazione modulare e manutenibile per valvole e serrande a quarto di giro. Progettata per erogare coppia costante, la serie M supporta versioni doppio effetto e ritorno a molla con corsa standard di 100° e finecorsa regolabili in campo.

Caratteristiche

• Finecorsa migliorato — l'attuatore si arresta sul pignone anziché sui pistoni; corsa standard 100° con regolazione +5°/−5°; il finecorsa in acciaio forgiato può essere lavorato per lunghezze di corsa personalizzate.
• Design del cuscinetto di spinta 'Top Hat' — ampia superficie di appoggio del pignone che riduce attrito, assorbe carichi laterali e prolunga la vita dei paraoli del pignone.
• Aumento dell'ingaggio dei denti — minimo due denti ingaggiati per tutta la corsa per coppia prevedibile e precisione di posizionamento.

Opzioni di rivestimento

• Anodizzazione Tipo II
• Anodizzazione dura Tipo III
• Anodizzazione Tipo II + verniciatura a polvere epossidica poliestere
• ANI (nichel impregnato ad alto fosforo)
• Anodizzazione Tipo II o III con tenuta PTFE

Opzioni disponibili

• Rotazione: 120°, 135°, 180° in versioni doppio effetto e ritorno a molla
• Varianti per basse e alte temperature per materiali e tenute
• Configurazioni a rapida azione / scarico rapido
• Regolazione finecorsa 100%
• Attuatori a 3 posizioni

Opzioni di montaggio

• Cerchi di bulloni 3.25 in e 5 in; pignoni Double D e con chiavetta disponibili per automazione diretta delle valvole

Diagrammi di coppia
Coppia doppio effetto (in-lbs) e coppia ritorno a molla (in-lbs). Valori di esempio:
M10 | 57, 85, 113, 141, 170
M20 | 96, 143, 191, 239, 287 | Molla K22: 42, 29, 67, 53, 115
M34 | 170, 255, 340, 425, 510 | Molla K22: 71, 46, 122, 97, 206
M48 | 241, 361, 482, 602, 723 | Molla K22: 99, 71, 167, 140, 287
M75 | 369, 553, 738, 922, 1107 | Molla K22: 157, 106, 259, 208, 441
M105 | 544, 816, 1088, 1360, 1632 | Molla K22: 234, 157, 381, 304, 650
M157 | 787, 1181, 1574, 1968, 2361 | Molla K22: 335, 213, 566, 444, 956
Fare riferimento alla brochure ufficiale o alla documentazione ingegneristica per la tabella completa e i modelli aggiuntivi e K-fit.

Documentazione
UniTorq fornisce una brochure M-Series (PDF) e documenti tecnici con strumenti di dimensionamento, installazione e manutenzione.

Specifiche tecniche

• Brand: UniTorq
• Denominazione: famiglia di attuatori M-Series
• Tipi di attuazione: doppio effetto e ritorno a molla
• Corsa standard: 100° con regolazione finecorsa +5° / −5°; finecorsa in acciaio forgiato lavorabile
• Opzioni di rotazione: 120°, 135°, 180°
• Cuscinetto di spinta: design 'Top Hat' per maggiore superficie di appoggio del pignone
• Ingranaggio denti: minimo due denti ingaggiati in ogni momento
• Opzioni di rivestimento: Tipo II, Tipo III, Tipo II + vernice in polvere, ANI, opzioni con PTFE
• Montaggio: cerchi di bulloni 3.25 in e 5 in; pignoni Double D e con chiavetta
• Opzioni di temperatura: varianti per basse e alte temperature
• Altre opzioni: rapida azione / scarico rapido, regolazione finecorsa 100%, modelli a 3 posizioni
