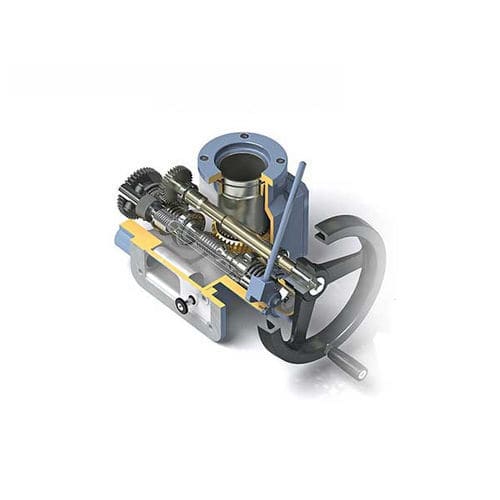

Attuatore per valvola a motore UTM series

elettricomanualea quarto di giro

Panoramica del prodotto
La serie UTM di attuatori elettrici multi-giro è progettata per l'automazione di valvole industriali che richiedono coppie elevate e prestazioni sul campo affidabili. Disponibile in monofase 220V e trifase 230/460V, la gamma comprende i modelli UTM-01 fino a UTM-12 con coppie fino a 405.000 ft-lbs e spinta fino a 1.200.000 lbs.

Caratteristiche

• Scocca in alluminio verniciato a polvere, resistente alla corrosione per ambienti gravosi
• Funzionamento manuale tramite volantino laterale con leva di sgancio automatico
• Motore ad alto coppia / bassa inerzia con termostato integrato; isolamento Classe F
• Base di spinta staccabile con boccola di trasmissione in lega di rame
• Quattro finecorsa per indicazione aperto/chiuso e due interruttori di coppia
• Resistenza anti-condensa di tipo termistore
• Grado di protezione IP68: sommergibile fino a 25 ft (7,6 m) per 72 ore
• Cassa ingranaggi a vite senza fine sigillata con grasso EP al litio (MIL-23827B)
• Conforme ai requisiti AWWA per motori elettrici

Opzioni

• Controlli integrati locali o remoti
• Pacchetti di controllo modulante (non disponibili per modelli monofase)
• Modelli antideflagranti: Class 1 / Group C & D / Div. 1
• Varianti con operatori a quarto di giro e ingranaggi conici
• Protocolli di comunicazione e interfacce controllo personalizzate

Velocità / coppia — panoramica
La linea UTM offre diverse potenze motore e rapporti di trasmissione per adattarsi ai diametri dell'albero e ai requisiti di velocità/coppia. I modelli rappresentativi vanno da UTM-01 a UTM-12 con motori da 0,2 kW a 22 kW (trifase) e coppie specificate a più regimi. Unità monofase disponibili in taglie selezionate; consultare UniTorq per le tabelle dettagliate velocità/coppia.

Documentazione

• Brochure UTM Electric Actuator (PDF)
• UTM Basic On/Off (PDF)
• UTM-01 Basic (PDF)
• UTM IOM Manual (PDF)

Specifiche tecniche

• Serie: UTM series
• Coppia: fino a 405.000 ft-lbs
• Spinta: fino a 1.200.000 lbs
• Alimentazione: monofase 220V; trifase 230/460V (60 Hz indicato)
• Protezione: IP68 (sommergibile fino a 25 ft / 72 ore)
• Scocca: alluminio verniciato a polvere, resistente alla corrosione
• Motore: alto coppia / bassa inerzia; termostato integrato; isolamento Classe F
• Grasso ingranaggi: grasso EP al litio (MIL-23827B) in cassa ingranaggi sigillata
• Azionamento manuale: volantino laterale con sgancio automatico
• Interruttori: 4 finecorsa (aperto/chiuso), 2 interruttori di coppia
• Riscaldatore: anti-condensa tipo termistore
• Base di spinta: staccabile con boccola in lega di rame
• Conformità: conforme ai requisiti AWWA per motori elettrici
• Modelli disponibili: UTM-01, UTM-04, UTM-07, UTM-1, UTM-3, UTM-6, UTM-12 (vedere i dati tecnici per potenze, coppie a RPM, pesi e flange di montaggio ISO)
