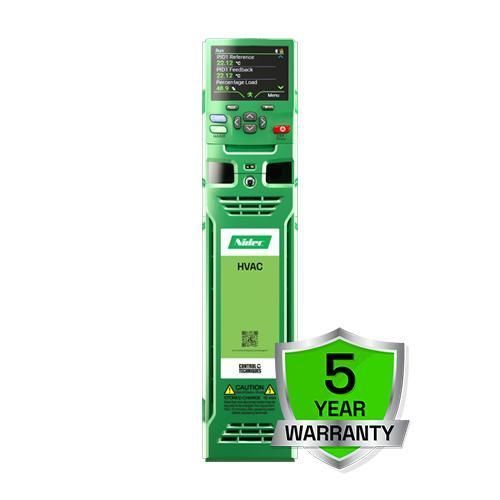

Variatore di velocità con display digitale H300

con PWMtrifaseModbus

Panoramica
L'azionamento a frequenza variabile H300 è un VFD specializzato per HVAC progettato per il controllo preciso di ventilatori, pompe e compressori negli impianti di building automation. Offre dimensioni compatte, ampia gamma di potenze e controllo motore avanzato adatto a progetti e vincoli di installazione.

Riepilogo prodotto
VFD specialistico per HVAC · Gamma potenze: 1,1 kW a 2,8 MW · Tensioni: 200/240 Vac, 380/480 Vac, 500/575 Vac, 500/690 Vac · Frequenza di commutazione fino a 16 kHz · Efficienza fino al 98% · Garanzia standard 5 anni.

Caratteristiche

• Controllo motore ottimizzato per ventilatori, pompe e compressori (Dynamic Volts/Hertz e modalità avanzate).
• Doppio loop PID integrato per controllo indipendente o combinato.
• Ingresso termistore per monitoraggio diretto della temperatura.
• PCB con rivestimento conformale per maggiore affidabilità in ambienti gravosi.
• Basso rumore: alte frequenze di commutazione e ventola di raffreddamento intelligente a 10 velocità.
• Formato compatto per massima flessibilità di montaggio.

Integrazione e comunicazioni

• BACnet MS/TP e Modbus RTU integrati.
• Moduli SI opzionali: BACnet IP (BTL testato), POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.

Software personalizzato e intelligenza

• PLC integrato per logiche locali senza BMS.
• Processori opzionali MCi200 / MCi210 per personalizzazioni IEC61131-3.
• Moduli applicativi opzionali e memorie non volatili per archiviazione programmi.

Modalità incendio

• Modalità dedicata per mantenere l'operatività durante l'estrazione fumi; configurabile per ridurre alcune protezioni in emergenza.

Energia ed efficienza

• Efficienza di conversione fino al 98% e supporto per motori a magneti permanenti ad alta efficienza.
• Modalità di risparmio energetico: Sleep, Wake, Standby.
• Misurazione energia integrata con monitoraggio costo/kWh e strumenti di stima risparmio.

Condizioni ambientali e operative

• Temperatura di funzionamento: -20 °C a 40 °C standard; fino a 55 °C con declassamento.
• Stoccaggio: -40 °C a 55 °C (breve periodo fino a 70 °C).
• Umidità: fino al 95% senza condensa a 40 °C.
• Altitudine: 0–3000 m (declassamento 1% ogni 100 m tra 1000 m e 3000 m).
• Test meccanici: vibrazioni casuali/sinusoidali, urti e shock secondo serie IEC 60068.

Custodie e protezione
Disponibile in IP20 / NEMA1 / UL Type 1 standard e varianti ad alta protezione come IP65 (NEMA4 / UL Type 12 montaggio attraverso pannello). Alcuni telai raggiungono IP55.

Messa in servizio e manutenzione rapida

• Smartcard per backup parametri e messa in servizio senza PC.
• Adattatore scheda SD per archiviazione parametri e logging.
• Interfacce locali: KI-Keypad Plus (display colore, Bluetooth) e KI-HOA Keypad RTC.
• Adattatore KI-485 per porte RS485 aggiuntive.

Soluzioni ad alta potenza e sistemi

• Capacità in singolo modulo fino a 500 kW; soluzioni DFS e sistemi pre-ingegnerizzati per impianti maggiori.
• Design leggero e compatto per integrazione facilitata; soluzioni preconfigurate con interruttore di carico, fusibili e filtri.

Chi ne beneficia

• Consulenti e progettisti: caratteristiche pronte per la specifica nei progetti HVAC.
• Appaltatori: installazione semplificata e avviamento rapido.
• Proprietari di edifici commerciali: comfort, risparmio energetico e rapido ritorno dell'investimento.

Software
Strumenti di messa in servizio e ottimizzazione come Connect e utility di stima del risparmio energetico (download separati).

Garanzia
Garanzia standard di 5 anni (soggetta a termini e condizioni).

Specifiche tecniche

• Modello/Serie: H300 (Specialist HVAC Drives).
• Gamma potenze: 1,1 kW a 2,8 MW.
• Tensioni: 200/240 Vac ±10%, 380/480 Vac ±10%, 500/575 Vac ±10%, 500/690 Vac ±10%.
• Frequenza di commutazione: fino a 16 kHz.
• Efficienza max: fino al 98%.
• Controllo: Dynamic Volts/Hertz, controllo motore avanzato, doppio PID.
• Comunicazioni: BACnet MS/TP, Modbus RTU; moduli SI opzionali per BACnet IP, POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.
• Opzioni: MCi200/MCi210, SI-I/O, Smartcard, adattatore SD, KI-Keypad Plus, KI-HOA RTC, KI-485.
