Centro di lavoro CNC 3 assi HNN series
verticalea portaleBT 40

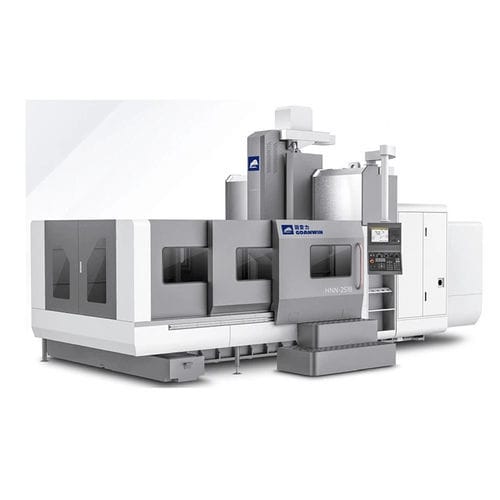

Centro di lavoro CNC 3 assi - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - verticale / a portale / BT 40
Centro di lavoro CNC 3 assi - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - verticale / a portale / BT 40
Centro di lavoro CNC 3 assi - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - verticale / a portale / BT 40 - immagine - 2
Centro di lavoro CNC 3 assi - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - verticale / a portale / BT 40 - immagine - 3
Centro di lavoro CNC 3 assi - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - verticale / a portale / BT 40 - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a portale
Testa del mandrino
BT 40, HSK A-63, BT 50, BBT40
Altre caratteristiche
ad alta velocità, alta precisione, ad alta velocità
Corsa X

1.500 mm, 1.600 mm, 2.000 mm, 3.000 mm
(59,06 in, 62,99 in, 78,74 in, 118,11 in)

Corsa Y

1.000 mm, 1.200 mm, 1.300 mm, 1.650 mm
(39,37 in, 47,24 in, 51,18 in, 64,96 in)

Corsa Z

500 mm, 600 mm, 700 mm
(19,69 in, 23,62 in, 27,56 in)

Velocità di rotazione

8.000 rpm, 12.000 rpm, 18.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1)

Potenza

Min.: 3 kW
(4,08 hp)

Max.: 15 kW
(20,39 hp)

Velocità di avanzamento asse X

15 m/min

Velocità di avanzamento asse Y

15 m/min

Velocità di avanzamento asse Z-Not Tr-

15 m/min

Carico massimo del piano di lavoro

2.000 kg, 2.500 kg, 3.000 kg, 4.000 kg
(4.409 lb, 5.512 lb, 6.614 lb, 8.818 lb)

Peso massimo utensili

20 kg
(44,1 lb)

Precisione di collocamento

0,005 mm
(0,0002 in)

Tempo per cambio utensile

2 s

Peso totale

10.000 kg, 12.000 kg, 13.000 kg, 20.000 kg
(22.046,23 lb, 26.455,47 lb, 28.660,09 lb, 44.092,45 lb)

Lunghezza totale

6.200 mm, 7.250 mm, 7.450 mm, 10.000 mm
(244,1 in, 285,4 in, 293,3 in, 393,7 in)

Larghezza massima

3.900 mm, 4.200 mm, 4.900 mm
(153,5 in, 165,4 in, 192,9 in)

Altezza totale

3.000 mm, 3.200 mm
(118,1 in, 126 in)

Descrizione

Struttura della trave a portale integrata, elevata rigidità e ritenzione ad alta precisione. Il binario di guida lineare della traversa adotta un design a gradini, che migliora efficacemente la rigidità complessiva della testa della macchina. Tutti gli assi mobili utilizzano binari di guida a sfere ad alta rigidità. Il motore a coppia elevata è direttamente integrato con il mandrino, riducendo al minimo la perdita di potenza. Pertanto, l'efficienza di elaborazione è davvero eccezionale. Il metodo di raffreddamento con iniezione diretta di liquido refrigerante per cuscinetti riduce al minimo la deformazione termica raffreddando contemporaneamente il motore e il basamento, garantendo la qualità della lavorazione. Esamina le specifiche della nostra serie HNN di seguito, quindi contattaci per assistenza nell'identificazione della pressa meccanica giusta per la tua applicazione.
