一款超值, 稳定, 稳定。

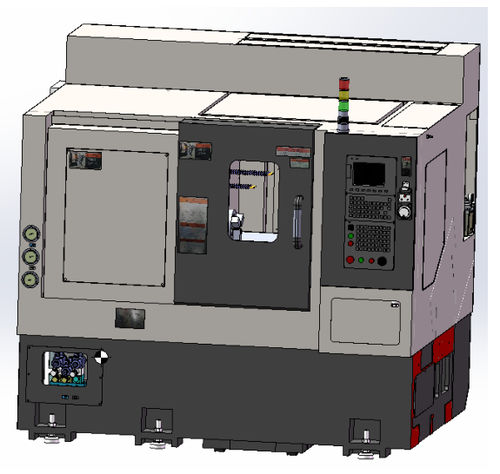

Un modello di valore economico, stabile, ad alte prestazioni, ad alto profitto. Può realizzare la lavorazione di un singolo pezzo o lavorare con il caricatore a barre o con il caricatore a portale per eseguire la lavorazione in modo automatico e continuo.
最大回转直径 Diametro massimo di oscillazione Φ600mm
最大切削直径 (伺服刀塔)Max. dia. di svolta (Servo torretta)320mm
最大切削长度 (伺服刀塔)Max. lunghezza di svolta (Servo torretta) 300mm
X向行程(最大) Asse X mm 170
Z向行程(最大) Asse Z mm 359
Mandrino structure前三后二 主轴单元Three cuscinetti anteriori e due posteriori
主轴端部尺寸 Naso del mandrino A2-5
选配液压套筒夹头尺寸 Dimensione pinza 35
动力卡盘规格(选配) Dimensione mandrino 寸 6
主轴内孔直径 Foro del mandrino mm 56
拉管内孔最大棒料通孔直径Max. bar attraverso dia.mm 45
主轴转速范围 Velocità del mandrino giri/min 0-5000
主轴中心至地面高Height dal pavimento al centro del mandrino mm ≈ 1150
伺服主轴功率Direct mandrino azionato (motore incorporato)KW 7,5KW
伺服进给功率 Servomotore di alimentazione KW 1,5
最小移动量 Traversa min. mm 0,001
X/Z向快进速度 Traslazione rapida asse X/Z m/min 20/25
外圆刀方 Dimensione esterna dell'utensile mm 25
镗刀直径 Supporto barra alesatrice mm 25/32
Asse X/Z向重复定位精度X/Z Precisione di posizione ripetuta mm 0,003
尾座套筒行程 Corsa della penna d'oca mm 100
尾座移动行程 Corsa di traslazione mm 270
尾座套筒孔锥度 Conicità mm 莫氏4号 MT4
尾座套筒直径 Diametro della penna d'oca mm 70
刀塔中心高Tool torretta alta al centro mm 80
刀座数量 Quantità di utensili pz. 8
机床总功率 Potenza totale della macchina KW 18
机床外形尺寸(长x宽x高)
mm 1850*1750*1750
机床总重量 Peso netto Kg ≈2800
---
